使用设计库提高SolidWorks设计效率(三)
本文标签: 设计库 特征库

建立特征库



我们在日常设计中,特别是创建工程图时,有部分特征或特征组经常被重复使用,比如退刀槽、键槽等等。对于这些常用的特征,我们可以把它们建成特征库,需要时直接由特征库拖拽到指定的位置即可,减少重复性劳动,加快设计速度。。



设置方法:

1、 绘制相应的模型;(需要什么特征重用,就绘制包含什么特征的简单模型)

2、 选择需要的特征或特征组,单击“文件”->“另存为”命令,在保存“文件类型”选项选择“Lib Feat Part(*.sldlprt)”格式,把库特征保存在自己创建的设计库位置中相应的文件夹中(如何创建在此课程的一种讲解过)。

3、 在库特征文件中,修改相应的参数,保存即可。

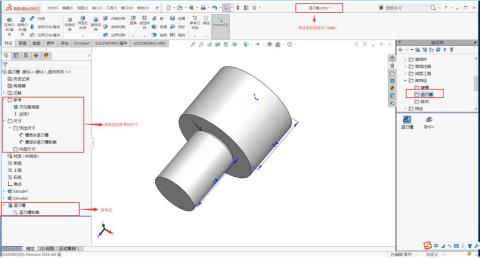

4、 特征库创建完成后,在设计树种有重复特征库特征的特征会有库特征的标志,并且在设计树上方把改特征的参数和尺寸都提取出来了,当再次需要的时候可以直接使用这些参数和尺寸,也可以做修改,达到快速变形。具体截图如下图1所示:

1 创建完成的特征库

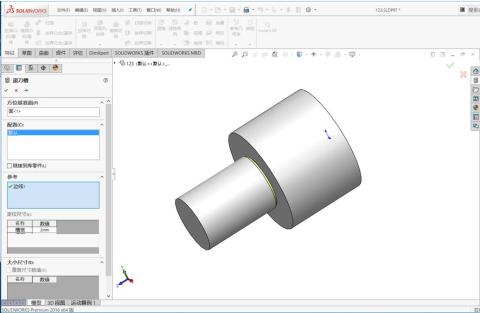

 使用方法:在设计零件时,打开设计库,选择需要的库特征,把它从特征库内拖拽到图形窗口中零件的相应位置,选择相应的参考和参数,就可以生成相应的特征,如图2所示。

图2 使用库特征



通过正确使用SolidWorks的特征库,工程设计人员可以减少很多不必要的重复性劳动,节约设计时间,提高设计的效率,并能促进企业设计的规范化和标准化。



大家可以跟着此内容开始整理属于自己或者自己企业的设计库。
