使用设计库提高SolidWorks设计效率(二)
本文标签: 设计库 工程图 注释

建立工程图中常用的注释库



我们在日常设计中,特别是创建工程图时,有部分注释经常被使用,比如表面粗糙度、行为公差和常用技术要求等。对于这些常用的注释,我们可以把它们分别保存在注释库内,需要时直接由注释库拖拽到指定的位置即可。



设置方法:

1、 创建需要的目录及设置相关位置;(在使用设计库提高设计效率一种讲解过)

2、 在SolidWorks工程图中选择需要的注释,单击鼠标右件,选择“添加到设计库”命令,指定相应的文件夹和文件名,保存即可保存到注释库中。具体操作如下图1所示:

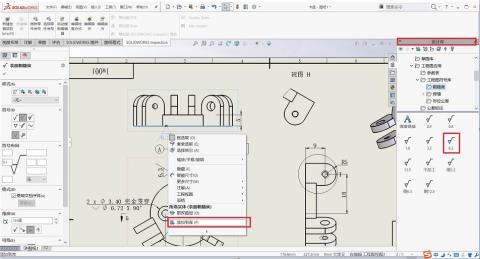

图1 添加到设计库

3、 使用方法:使用时,在工程图中,打开工程图注释库,拖动需要的注释到相应的位置即可。如果需要修改,直接双击即可编辑修改,方便快捷。

4、 对于特殊的注释(如参数表:齿轮参数表等),可以使用SolidWorks的总表,先编辑好相关的模板,然后保存模板,使用的时候插入。也可以把这些参数表做成块,存放在设计库中,需要的时候直接调出,填写相关的参数即可。



图块的使用也可以延伸到特殊符号、常用的简化形状表示等。具体的图块创建方法步骤如下:

1、 首先在工程图里创建相应的图表(图形或者表格都可以使用SolidWorks草图工具绘制)或注释;

2、 选中全部的线段和注释,单击“工具”->“块”->“制作”命令,制作成块;

3、 重新编辑该块,设置块的相关参数;

4、 当设置完成后,选中块,单击鼠标右键,选择“添加到库”命令,保存到设计库中指定的位置即可。

5、 使用的时候直接拖拽出即可。



备注:对于工程图中的粗糙度、焊缝、形位公差、技术要求、添加方法都是一样的,请各位根据自己设计的要求或者企业设计的要求,自己建立常用的工程图应用。



大家可以跟着此内容开始整理属于自己或者自己企业的设计库。
