使用设计库提高SolidWorks设计效率(一)
本文标签: 设计库

很多工程师在使用三维的过程中都会遇到重复设计的零部件或者标准,只是记得之前设计过,可是却很难找到和重复利用,那么这种问题如何解决呢?这周我们就来谈谈SolidWorks的设计库。

SolidWorks的设计库为我们提供了存储、调用常用设计数据的空间。正确使用该功能,可以提高检索效率,减少重复性劳动,提高设计效率。三维的标准件、通用件等设计库也是企业的一大财富,完善的设计库将是企业成功应用三维设计的基础。设计库主要可用于以下几个方面:企业标准件/常用件库、常用注释库、图块库、特征库等等。这周我们就分别介绍这几个模块的配置和使用方法。

1. 配置设计库

可以做成设计库的种类比较多,这这里我就举例说明,大家在建立设计库的使用一定要首先把企业要做成设计库的文件分类好,便于快速正确的创建结构。

在计算机硬盘上创建一个“(XX企业)设计库”文件夹,根据需要按层次创建多个子文件夹,文件目录树结构类似如图1-1所示即可。文件目录结构创建完毕后,启动SolidWorks软件,点击“工具”->“选项”命令,弹出一个选项对话框,在“系统选项”页选择“文件位置”选项,选择“设计库”项,在“显示下项的文件夹”列表框里,选择“设计库”。点击“添加”命令,把刚才创建的文件夹添加到列表里即可。操作结果如图1-2所示(设计库要放置的位置最好是不经常做修改的,大家共用的话,统一位置)。



图1-1文件目录结构(左win7以下界面,右WIN7以上界面)

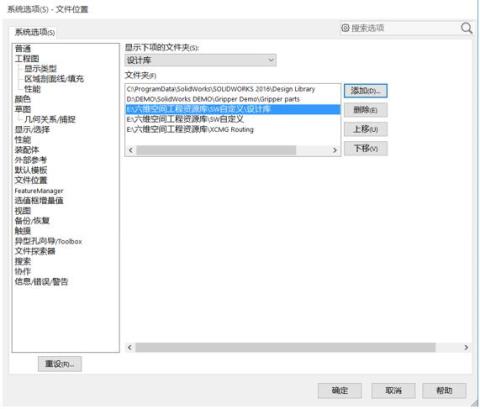

图1-2选项对话框

2.设置并使用企业标准件/常用件库

       企业内部都有自己独特的标准件或常用件,这些特有的通标件需要自己定制。SolidWorks的设计库提供了存储、检索、管理和使用这些零部件的功能。

设置方法:在图1-1的标准件常用件文件夹下,创建需要的文件夹,将相应的企业标准件或者常用件拷贝到对应的文件夹中。对于装配体文件的设置比较特殊,需要在SolidWorks中打开设计库,选择该文件夹,点击鼠标右键,在快捷键中把它设置为装配体文件夹,这样可以屏蔽不需要的零件而只显示装配体文件。设置结果在SolidWorks中如图2-1所示。

       使用方法:打开需要添加标准件或常用件的装配体,打开SolidWorks的设计库,选择需要的零部件,直接把它拖入到装配体内,根据需要添加配合关系即可。

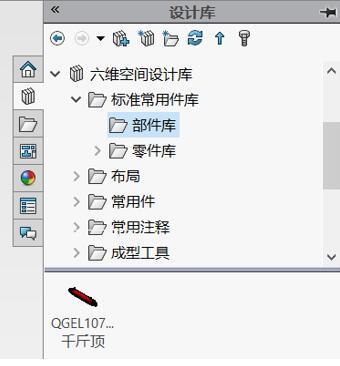

图2-1常用件库



以上是关于设计库的配置及如何把零件及部件添加到设计库中,后续我们将继续给大家讲解其他类型的文件如何添加到设计库。



大家可以跟着此内容开始整理属于自己或者自己企业的设计库。



如果你想每天学习一点有关SolidWorks设计分析的技巧,请关注下面的微信号,我会每天第一时间发出我的经验总结,供大家交流探讨。
