    Soliworks在处理型材焊接件的时候通常用焊件模块,其中预定于的结构构件(通俗的讲就是型材轮廓)功能很方便.

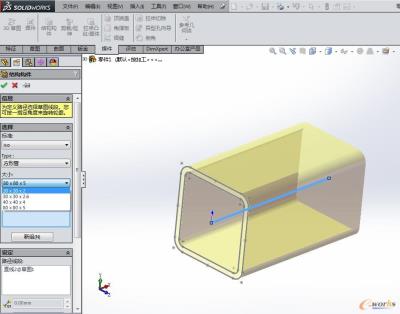

    但是有个问题就是公制规格太少了,如上图”大小”中只有4种规格.一般的做法是先用相近截面做了再修改截面尺寸,这样做麻烦也容易错,和实物经常不符.基于此问题,南京东岱信息技术有限公司的solidworks工程师给大家介绍另一种方法直接在规范文件夹里操作.

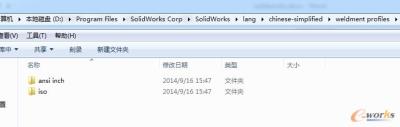

    在solidworks的安装目录下找到weldment profiles 文件夹,示例:D:\Program Files\SolidWorks Corp\SolidWorks\lang\chinese-simplified\weldment profiles。选择其中ISO标准中的方管做示例如下图:

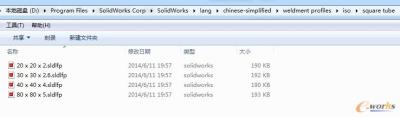

   可以看到在该类型中只有4种规格的焊件结构,而在实际的机械手册或者实际的应用中规格远远不止四种。我们可以把企业常用的规格做好放在该文件下,以后直接调用。具体   操作方法如下:

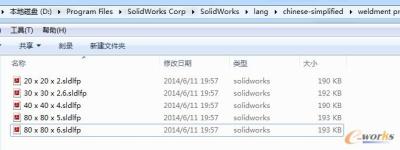

   复制粘贴任意规格的尺寸文件,重命名成相应的规格尺寸(80x80x6),如下图:

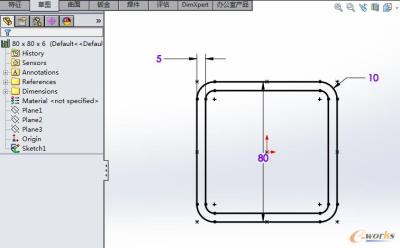

   通过solidworks打开该文件,可以发现特征树中只有一个,就是一个草图,编辑该草图,按设计手册上的尺寸画好(把5改成6),保存关闭该文件。

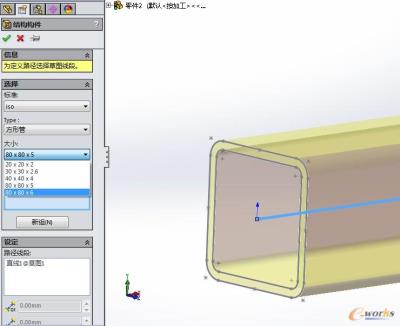

如果有多种规格按以上方法把所有规格添加进来。这里就不重复操作。回到solidworks软件,进入结构构件的界面,会发现,之前添加的规格已经在列表之中。



依照以上方法亦可把其它类型的结构构件规格补充完整。操作一次以后,可以把该文件拷贝给其他同事使用,提高工作效率。
