CROE在下车体履带架组对工装中的应用


对部分标准件库的非标件通过外部导入CREO进行修改,如图一所示液压臂的优化改进,强大的柔性建模功能对其外部输入的零件进行直接参数化与非参数化编辑,不仅拥有快捷的操控性且大大提高设计效率,不管是早期的PROE还是SWSWIFT技术以及UG的同步建模技术,相比无疑是革命性的升级




图一

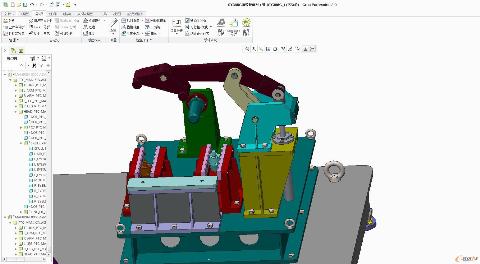

在装配体以及部件的调整更改上CREO较以前的PROE也改进了不少,融入了直接建模技术的理念,灵活直观的界面与操控性,更能在设计的工程中体验到舒适度,如图二所示压块的装配与自动夹紧组件的优化设计






图二



各液压组对组件的人机工程学仿真分析通过整合后的CREO2.0人体模型模块进行仿真模拟,不同工位装配与焊接组对人体姿态舒适度进行模拟仿真




                                     图三

工装在工作的过程中由于所装配与加工的部件为大批量重复性产品,操作者在装卸部件时其工作的重复性动作较大,故对不同的工位进行不同姿态的模拟仿真




,

图四

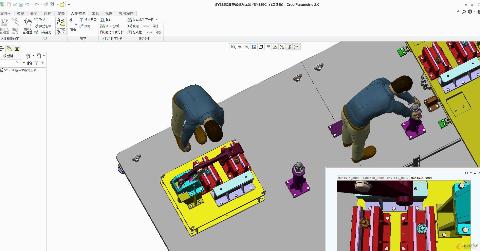

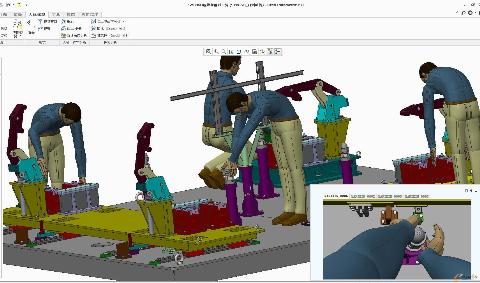

如图三、四、五所示,各个工位的工作状况与所在工位夹具以及装配实况工位视觉的模拟仿真,在小窗口中可以清楚的反映出操作细节的实际模拟状况,可以看出CREO2.0是继CATIA DMU之后又一具有强大的人机工程仿真功能模组的3DCAD系统




 图五

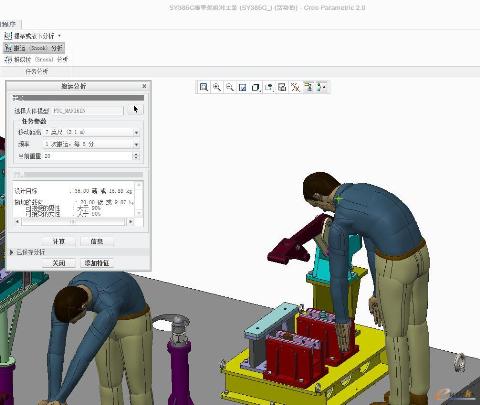

完整的仿真参数模块,对各个工位的操作者进行搬运、推拉、提举以及人机工程学舒适度等进行模拟仿真,如图六所示各项目参数的模拟仿真,可以清楚的反映出设计的实际工况为后期的优化设计及产品参考评估提供了重要的依据












图六

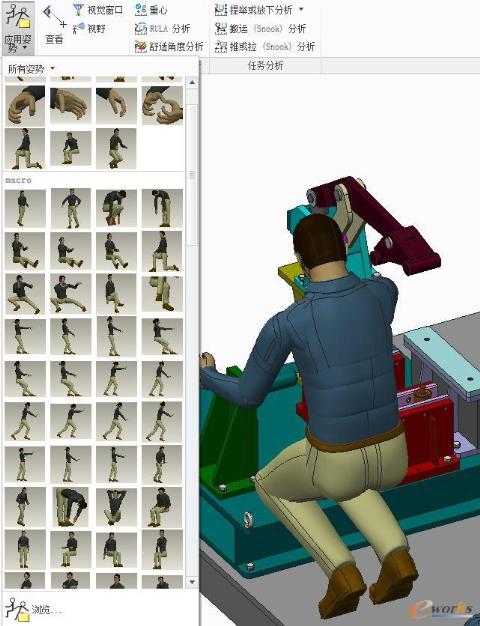

CREO2.0的仿真模块提供了强大的模拟功能,可以对视觉、视野查看位置等进行模拟,如图七所示,其丰富的人体应用姿势库,方便设计者在仿真模拟工程中模拟不同动作,CREO在机车车辆、消费品、航空航天、工程机械等行业应用较广泛










                                             图七

下车体履带架总成焊接组对及装配工装在CREO平台进行设计仿真分析验证,不仅缩短了设计制造的周期,节约了样机制作的成本提高了设计师的效率以及操控舒适度,以及无与伦比的新功能体验,简化的工作流程相对于早期的PROE发生了质的跨越。

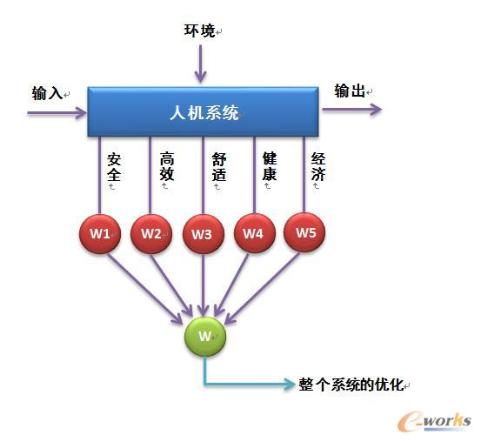

产品的设计准则中早在ISO6385-1981E)(旧),ISO13407(将人的因素的研究 融入到产品开发的全过程当中)其基本方针就提出了提供人体的福利、安全和健康的最佳条件,同时也考虑到技术的经济最佳状态,如下图所示人机工程的系统图


充分运用人机工程学知识的系统设计有利于提高我们的工作效率,减少对人产生的不必要的伤害,如避免腱鞘炎,颈椎病等,使得我们的生活得更加舒适、健康。现代人机工程学的研究方向是把人--环境作为一个统一的整体来研究,以创造最适合于人操作的机械设备和作业环境,使人--环境系统相协调,从而获得系统的最高综合效能。不断地运用系统论、控制论和优化论三大基础理论,使我们得到由上述三要素形成的最佳组合的优化系统,使我们的生活速度加快,工作精度提高,避免危险作业和笨重的工作方式,使我们摆脱长时间的重复操作和高阶运算,使人从各种不利于发挥人的特长的工作岗位上得到解放,使人生活得更理想化。

SY385型下车体履带架总成工装的设计研发当中充分考虑到现场操作人员的舒适度,减轻人的劳动,节约时间,使人身体健康,舒适轻松的工作,间接的提高了产品的质量及生产效率,同时为后期的产品优化起到重要的保障。
