      江苏某公司是专业电路板的制造厂家,设计师们日常工作中会接到客户发来的不同格式的三维模型文件,使用软件读取文件后需要进行不同部分的拆分出图,并且导出DWG格式文件。针对此种情况,中望3D提供了设计师们多种出图的方式方法。

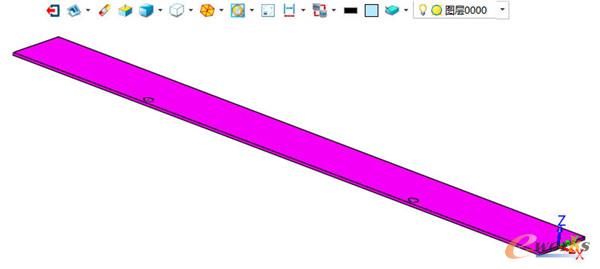

      今天先给大家介绍其中一种方法:借助“隐藏”命令进行拆分出图。我们先来看看需要拆分的三维模型情况,如图(1)所示

图(1)

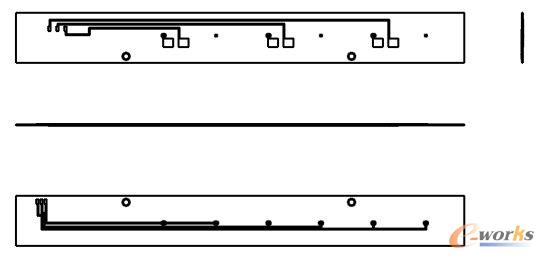

      模型分为线路板与孔板两部分,需要将他们拆分开来进行二维出图,最终所需二维图效果如图(2)所示(左边为线路板,右边为孔板)

图(2)
      接下来,我们详细看看如何通过“隐藏”命令达到所需图的效果。
      首先,点击“DA工具栏”上的“隐藏”命令,选择下面的孔板为隐藏对象,进行隐藏,此时,可借助过滤器切换为“造型”来快速选择

图(3)


图(4)
      隐藏孔板后,留下的线路板情况如图(5)所示


图(5)

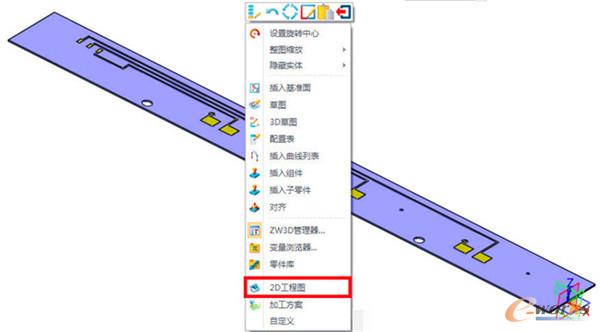

      接着在工作区空白处点击右键,选择右键菜单中的“2D工程图”



图(6)

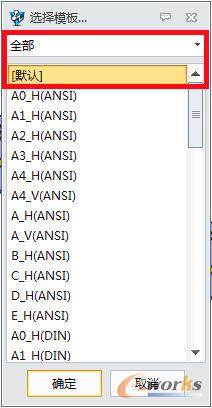

      选择“默认”(可根据实际情况选择其他的模板),进入工程图界面


图(7)

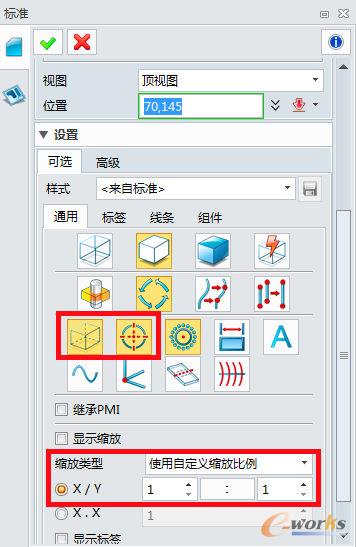

      在对话框中的“通用”页签中点击红框所示按钮,使他们弹起处于未被选择的状态,同时设置所需比例


图(8)

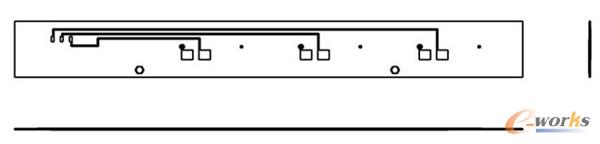

      设置完成后,放置所需三视图如图(9)所示


图(9)

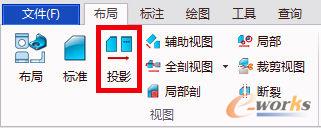

      点击“投影”命令,将线路板背面的形状进行出图


图(10)
      将对话框中红框所示按钮弹起处于未选择状态,如图(11)所示


图(11)
      最终结果如图(12)所示


图(12)
      点击“退出”按钮回到三维建模界面

图(13)
      接着,点击图(14)所示隐藏命令旁的黑色小三角,选择“转换实体可见性”,以便显示孔板


图(14)
      孔板模型如图(15)所示



图(15)

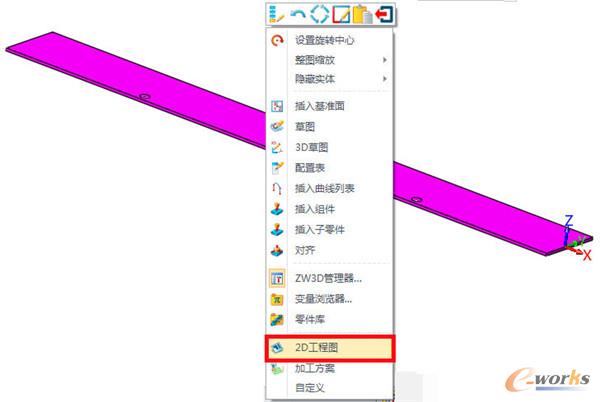

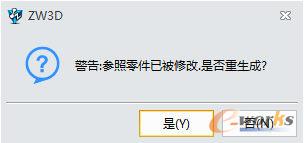

      同样,在工作区空白处点击右键,选择右键菜单中的“2D工程图”,当提示警告时,选择“否”,进入工程图界面


图(16)


图(17)
      点击工程图绘图区左下角的加号,如图(18)所示,新建图纸,以便用来生成孔板的视图


图(18)
      点击“布局---标准”命令进行视图的生成


图(19)
      在对话框中点击红框所示按钮使之弹起处于未选择状态,生成如图所示的孔板视图


图(20)
      孔板三视图如图(21)所示


图(21)
      最后,我们来看看如何导出为DWG格式文件。点击菜单“文件---输出”命令,打开对话框


图(22)
      设置保存的“文件名”以及“保存类型”为DWG,点击“保存”


图(23)
      设置保存路径以及输出版本等相关信息后,点击“确定”即可输出所需二维文件。


图(24)
      综上所述,灵活的使用“隐藏”命令,不但可以让我们的设计高效,也能提供不同部分出图要求的工程师们有效出图。
