      无论多么复杂的产品,都是通过一个个的零部件装配而成的。饮水机是我们日常生活中经常接触到的饮水设备,如下图的这个饮水机,是由水槽、水龙头、面板、内部支撑结构、过滤加热装置等。接下来,我们一起来了解佛山的这家饮水设备企业是如何使用3D软件完成这些零部件设计的。



      1、水槽的设计


      基本的建模过程如下:
      A.使用拉伸功能创建水槽基体

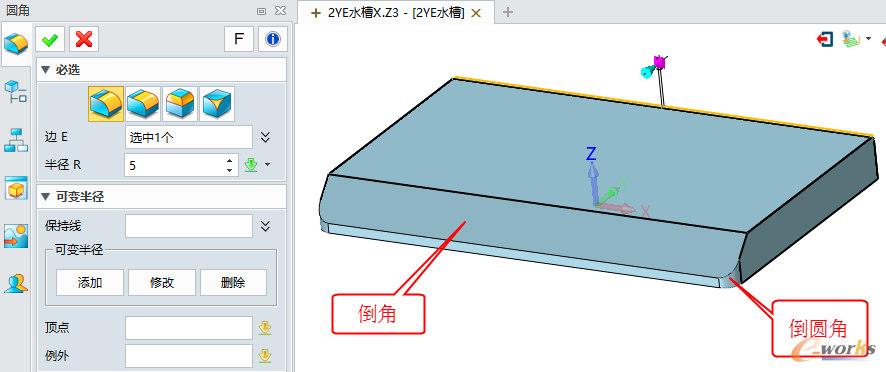

      B.对四周的边倒角及倒圆角

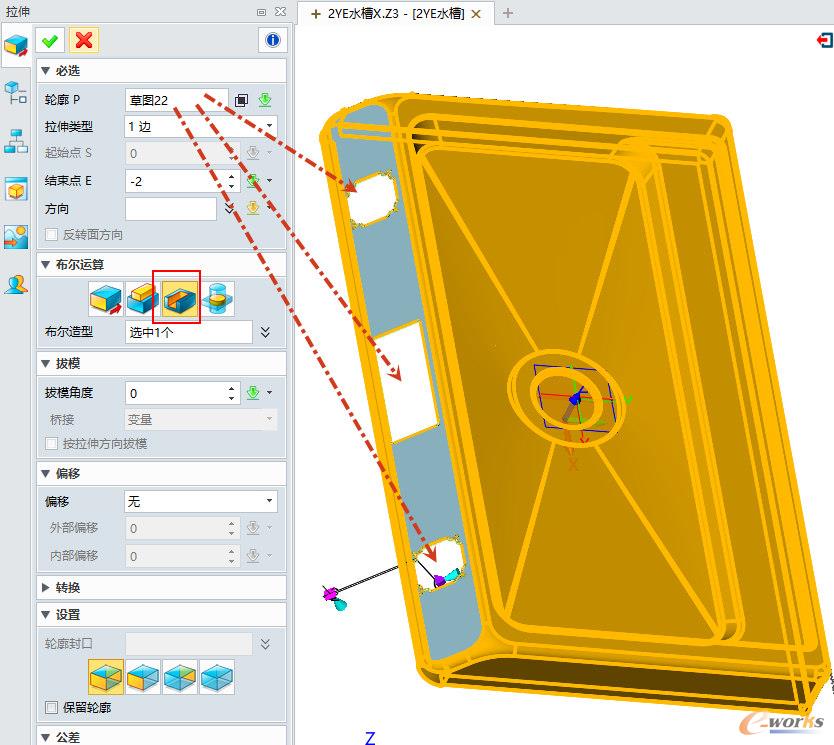

      C.拉伸剪切出水槽位置,国内自主的中望3D在拉伸、旋转等功能都集成了布尔运算功能方便我们做加减交运算。

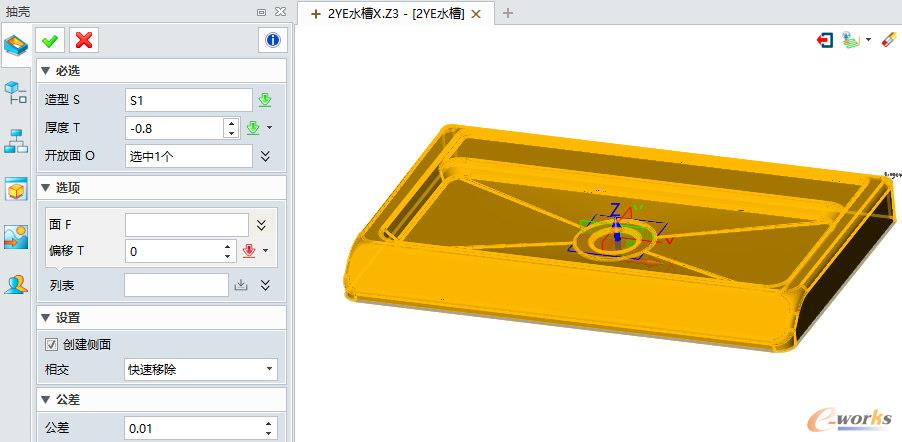

      D.对水槽内部做拔模、倒圆角后就可以做抽壳操作了


      E.使用钣金模块的凸缘功能就可以创建底部的翻边效果


      F.最后,拉伸剪切出面板安装孔


      到这里水槽部件就完成了。

      2.水龙头的创建

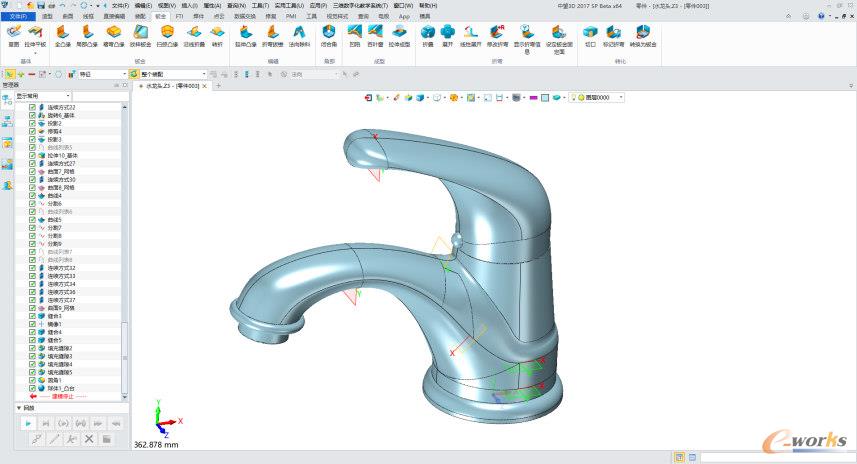

      水龙头主要就是构线做面,中望3D提供丰富的曲面功能,帮助设计者完成复杂的产品外观设计。

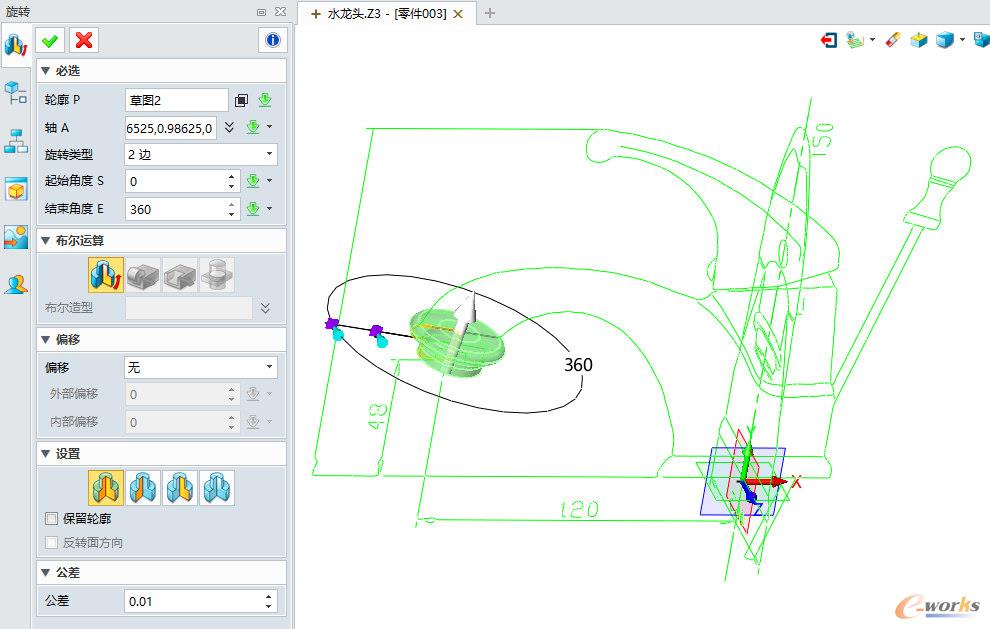

      A.使用旋转功能创建底座和出水口


      B.使用旋转功能创建中间部分的曲面

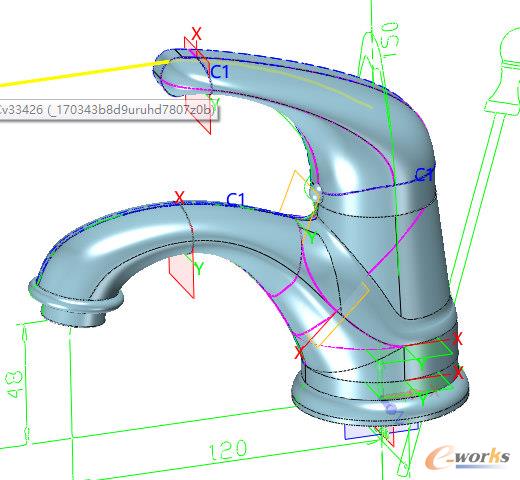

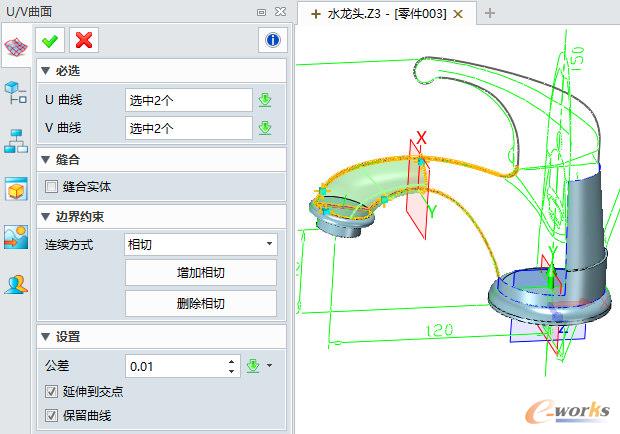

      C.搭好线框后使用边界面等功能创建曲面外形


      通过草图、线框模块功能创建好曲线。

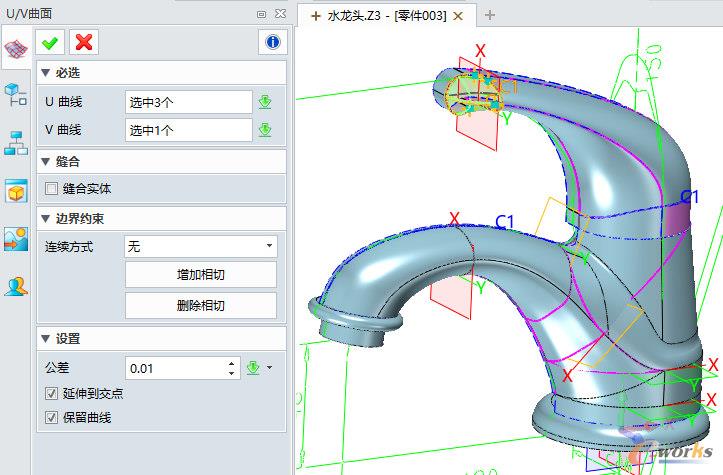

      结合投影线、面切割等功能就可以把复杂的曲面外形一一创建。



      中望3D目前已经具备饮水设备产品设计需要的造型、曲面、钣金、装配、工程图等功能模块,能够很好的满足这个行业的产品设计需求,而且操作方式简单易用,价格合理,是值得推荐的三维软件选择方案。
