结构动刚度最大化问题趣谈
本文标签: 结构 动刚度

对于机械产品中的钢结构来说,大部分要承受各种各样的动载,因此,在结构设计过程中,在材料利用相同及结构强度、静刚度和稳定性等得到有效保证的前提下,最大限度地提高结构的动刚度(固有频率),便成为工程设计人员所追求的目标。

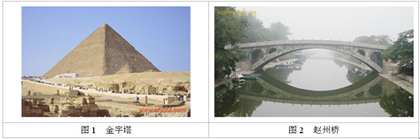

如果问图1所示的金字塔和图2所示的赵州桥有什么共同之处,多数人都会回答它们都是古代建筑;如果进一步问它们在结构上有什么相似之处,恐怕没几个人能回答上来。如果说它们在利用有效材料的情况下保证了结构动刚度的最大化,恐怕更有人愕然。诚然,大地(基础)的刚度可以认为是无限大,而使结构动刚度最大化的最有效的措施就是使结构的材料尽可能多地与基础(或局部刚度较大的位置)相连由此,再看金字塔自下而上截面的逐渐缩小以及赵州桥自两边到中间截面的逐渐递减,难道不是这种措施的最佳体现么。

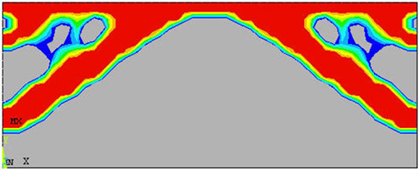

如今,借助于有限元的拓朴优化分析功能,很容易找到保证结构动刚度最大化的最优结构材料分布形式。图3便是利用有限元软件对简单桥梁结构的拓朴优化结果,将其和图2所示的赵州桥结构相比,其惊人的相似程度令人不得不对赵州桥的隋代设计者李春由衷地赞叹。



3  简单桥梁拓朴优化结果图



根据使结构动刚度最大化的最有效的措施就是使结构的材料尽可能多地与基础(或局部刚度较大的位置)相连这一原则,请感兴趣的读者比较一下图4和图5两种塔架结构在杆件数目相同且所有杆件规格均相同的情况下:1)如果两种结构都是固定底部四个支脚处三个方向的位移,哪种结构形式的动刚度较大; 2)如果除了四个支脚外,连同底部四杆中点三个方向的位移也约束了呢?可将您的分析判断结果以留言的形式保存下来,权当一乐。







附注:刚度是指结构抵抗变形的能力。静载荷下抵抗变形的能力称为静刚度,动载荷下抵抗变形的能力称为动刚度,即引起单位振幅所需要的动态力。



发表于: 2009-10-22 15:56 CAE.PDM 阅读(2446) 评论(6) 收藏 好文推荐
# re: 结构动刚度最大化问题趣谈
2009-10-22 17:30 | 李翔 | 1楼
好文章,深入浅出,对我这种门外汉很受用!
# re: 结构动刚度最大化问题趣谈
2009-10-22 17:49 | CAE.PDM | 2楼
多谢关注,敬请指教!
# re: 结构动刚度最大化问题趣谈
2009-10-23 10:31 | jwcad | 3楼
按照"使结构的材料尽可能多地与基础(或局部刚度较大的位置)相连"的原则,工况1)时,图4动刚度大;工况2)时,基础刚度更大,图5动刚度大.
# re: 结构动刚度最大化问题趣谈
2009-10-25 17:19 | CAE.PDM | 4楼
多谢留言,欢迎更多的博友参与,答案将会适时公布。
# re: 结构动刚度最大化问题趣谈
2009-11-10 09:03 | CAE.PDM | 5楼
关于答案
象征性地分析,图中所有管件所用单元为pipe16,直径为16mm,壁厚1.5mm,塔架单节长宽高均为100mm,经分析得基频如下:
A)对于第1)种约束形式:图4对应的塔架结构基频为1156.4Hz,图5对应的结构形式的基频为846.24Hz;
B)对于第2)种约束形式:图4对应的塔架结构基频为1156.5Hz,图5对应的结构形式的基频为943.67Hz;

解释:对于图4所对应的结构形式来说, 底部四根杆件都完全被约束,故两种约束形式对结构的固有频率影响不大。可能比较难理解的是对于第2)种约束形式来说,图5结构形式的固有频率却比图4的固有频率小?其实想想约束后对于被约束的斜杆(粉色杆件)来说,哪种结构形式的约束区域占地面积更大,这个问题就不难理解了。
