要想理解SPC控制图中的单边公差,需要先弄清楚公差的概念。公差是指允许尺寸的变动量。等于最大极限尺寸与最小极限尺寸的代数差的绝对值,也等于上偏差与下偏差的代数差的绝对值。

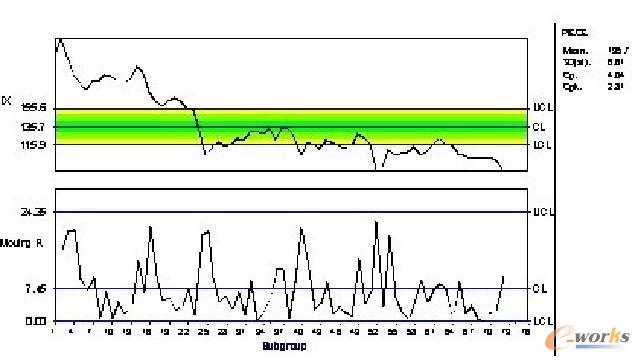

盈飞无限SPC软件控制图




SPC控制图中的单边公差又称单向公差。与之对应为双边公差或双向公差。旧国标(HG)159-59中,在基准件公差上,把精度等级分成12级。取自其中8、9两级精度基准件公差,称为自由尺寸公差。将偏差分为;单边(+)或(-)、双边(±)二种。单边公差对于轴用(-)号,对于孔、孔深、槽宽、槽深及槽长用(+)号,其余均用双向正负偏差(±)。


正确理解SPC控制图单边公差,应注意以下三点

1,不是规范上的要求大于什么或小于什么就可看作是单边公差。如Ra<0.2,其暗含的意思是0<Ra<0.2,所以就不对与这类问题就不存在单边的问题了;

2,单边的意思是某一规范值至+∞或-∞,其实完全可将+∞或-∞看成是另外一边,然后将其带入Cpk=MIN{(USL-XBAR)/3σR/d2,(XBAR-LSL)/3σR/d2},这是完全可计算出其Cpk或Ppk的;

3,至于Cp、Pp、Cpm之类需同时用到USL、LSL、υ(TARGET),因单边公差没有规定出具体的目标值,所以是不易计算的,除非与设计部门沟通选择一具体的目标值。


在应用SPC控制图进行质量管控时经常会用到单边公差。正确理解单边公差对我们进行有效质量管控,有重要意义。


想了解更多SPC专业知识,欢迎登陆盈飞无限SPC知识库或百度搜索盈飞无限(InfinityQS)。

盈飞无限,不仅仅是SPC。
