  本系列文章转载某学生的毕业论文,主要描述了一个塑料产品(鼠标)的设计过程,包括市场调研,工艺分析,产品外形设计,对塑件进行CAE分析后,进入模具的结构设计及有关参数计算,接着进行浇注系统及模具的有关键零部件设计,最后把关键零部件的二维图和立体图,还有模具的装配图和爆炸图以图纸形式展现出来。

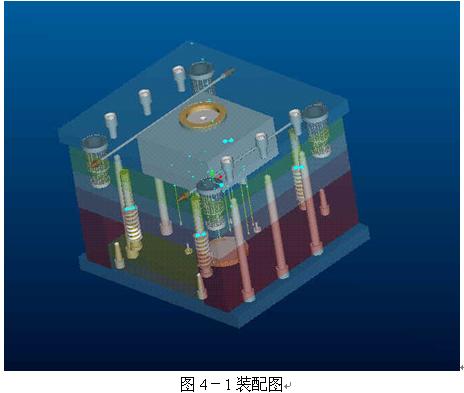

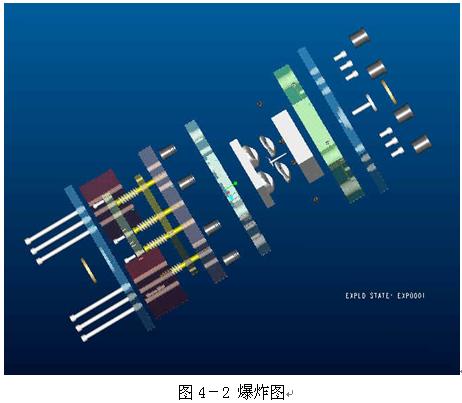

第4章 模具装配图与爆炸图

第5章 总结
5.1模具设计的创新与特色总结
  本人的设计的产品是鼠标中的上盖。鼠标是一个注重外形的产品。强调外表轮廓的统一性。所以为了保证鼠标外形的能够比较圆滑,上盖,下盖,按键能过比较好的装配在一起。在建模的阶段,若个别零件独立设计,再将零件装配在一起,则某个零件的设计变更将无法使其配合件自动设计变更。而使用主控件建模。先建立一个整体外形。再进行切割。割出上盖,下盖,按键。然后建立细节特征。用此方法做出来的鼠标外形比较圆滑。也不用太多考虑装配的问题。设计也简单。
  我的另一个设计特点是使用MSC.Partran.进行力学分析,校核。用plastic adviser来做模流分析。用这两种CAE软件。可以大大的简化设计的过程。可以得出较好的设计结果。
  在模架的设计方面,主要是应用PRO/E的外挂程序:EMX专家模具系统。
  EMX有一个比较完整的数据库。包括各大模架供货商个比较完整的系列的模架。而且有各种标准。从A、B、C板到顶针,水道。斜销机构。滑块机构。抽芯机构。这些都是标准件。只要选定型号,尺寸。就可以直接向供货商订货。这也正满足了现代模具设计标准化的需求。
5.2论文存在问题与解决设想
  在设计过程中出现了很多问题。
  首先,在建模时。做过好几个主控件,都是由于不能抽壳,要换外形。后来找原因。是由于尖角太大。都导成圆角后,就可了。
  另外,再作CAE软件MSC.Partran时,由于对软件不熟悉,对里面的单位制不了解。于是,做出来的应力和位移都不合理。不是太大就是太小。的到的形变很大。后来单位选米为单位,ABS的弹性模量选1.8e9。泊松比是0.33。
  开始生成模具时,我对模具的结构不够了解所以开始分模面没有尽可能变成平面,这样加工会很难。后来用EXTEND命令。先把分模面延伸到一个平面,再延伸到工件的外表面。于是,分模面可以尽可能使平面。
  在设计流道时,由于流道的尺寸太小,浇口太小,浇口位置不合理,造成了注塑时间长和浇注质量很差。后来对流道和浇口的设计进行了改善,最后出来的质量好了很多。
  在出工程图时,是先在在PRO/E中生成.drw文件,然后转化成.dwg文件。再用AUTOCAD打开,进行编辑。使用AUTOCAD的模板。在这个过程中也有很多问题。比如,PRO/E中工程图的配置文件不完全,导致从PRO/E到AUTOCAD文件的比例不对。
  此外,由于自己时间和技术的限制,鼠标上盖的卡口没有做。模具中这个特征也没有。如果要作这个特征。要在EMX模具专家系统中选择斜销机构。再选择尺寸。
  经过这次设计,我了解了模具设计的全过程。碰到了很多问题,也得到了很多经验。
