  本系列文章转载某学生的毕业论文,主要描述了一个塑料产品(鼠标)的设计过程,包括市场调研,工艺分析,产品外形设计,对塑件进行CAE分析后,进入模具的结构设计及有关参数计算,接着进行浇注系统及模具的有关键零部件设计,最后把关键零部件的二维图和立体图,还有模具的装配图和爆炸图以图纸形式展现出来。

第3章 模具设计
3.1模具设计与参数计算
3.1.1本塑件制品分析
产品要求

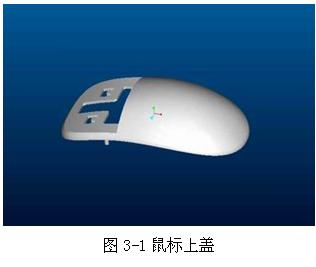

  从对本产品进行的工艺分析中可以得知,所设计的塑件材料为丙烯氰—丁二烯—苯乙烯共聚物,材料收缩率为:0.005, 进行模具设计时,本人主要负责爆炸图中鼠标上盖注塑模设计,其精度要求不高,故可以一次注塑两个,采用方形分布的流道布置。塑件立体图如图3-1所示:

计算制品的体积重量
  该产品为鼠标上盖,材料采用丙烯氰—丁二烯—苯乙烯共聚物也就是ABS,查书《塑料模具设计》附录得知其密度为0.0011g/mm3,收缩率为0.5%。
  使用pro/engineer软件对三维试题产品自动计算出产品的体积,当然也可以根据实体尺寸手动计算出它的体积。下面是部分计算过程:
  通过计算塑件的体积为:V1=18397mm3
  塑件的重量:M1=ρ.V1=1.10×18397=20.249g
  浇注系统体积:V2≈2000mm3
  浇注系统重量:M2=ρ.V2=0.0011×2000=2.2g
  故M总=2M1+M2=2×20.249+2.2=42.48g
  ρ—塑料密度


3.1.2注塑机的确定
  根据制品的体积和重量查《塑料模具设计》表5—3选定注塑机型号为:JPH150A。
  注塑机的参数如下:
  注塑机最大注塑量:186g              锁模力:1500KN
  注塑压力:194MPa                   最小模厚:180mm
  最大开距:800mm                    顶出行程:80mm
  注塑机定位孔直径: 125mm         注塑机拉杆的间距:410×410(mm×mm)
  喷嘴球半径:10mm                喷嘴前端孔径:3mm

3.1.3模具结构设计
  由于考虑到模具的成本和市场需求量,该产品应大批量生产,故本产品使用一模二腔,浇注系统根据plastic adviser分析结果,从鼠标的内壁注入。所以选用潜伏式浇口,而分流道设计选用U型截面的分流道.
根据EMX插件中的模架资料库,选择Futaba SA-TYPE模架,大小为400×400mm。具体结构见模具设计图。


3.1.4注塑机参数校核
最大注塑量
  注塑机的最大注塑量应大于制品的重量或体积(包括流道及浇口凝料飞边),通常注塑机的实际注塑量最好在注塑机的最大注塑量的80%。
  所以选用的注塑机最大注塑量应0.8M机>=M塑件+M浇式中:
  M机——注塑机的最大注塑量,单位g。
  M机>=(M塑件+M浇)/0.8=(42.48)/0.8=53.1g
  而本人选定的注塑机注塑量为:186g,所以满足要求。
锁模力校核
  锁模力是注射机锁模装置施加于模具的最大夹紧力。锁模力的作用在于平衡和克服模腔压力产生的使模具沿分型面张开的力,保持模具紧密锁和,防止溢料。注射机锁摸力与模腔压力的关系可用下式表示:
F0 ≥K.P模.A
        F0——注射机锁模力;
        K——安全系数,一般取1.1~1.2;
  P模——熔融型料在型腔内的压力。(40Mpa~60MPa);
  A——塑件和浇注系统在分型面上的投影之和;
  由PRO\E测得为12000mm2
  F锁机>K.P模.A=1.1×60×12000=792KN
  本人选定的注塑机为:1500,满足要求。
  模具与注塑机安装部分相关尺寸校核
  a、 模具闭和高度长宽尺寸要与注塑机模板尺寸和拉杆间距相适合。
  即模具长×宽<拉杆面积
  模具长×宽为400×400(mm×mm)<注塑机拉杆间距410×410(mm×mm)故满足要求
  b、 模具闭和高度校核
  模具实际厚度H模=340mm
  注塑机最小闭和厚度H最小=180mm
  即H模>H最小,故满足要求
开模行程校核
  所选用的注塑机的最大行程与模具厚度有关(如全液压合模机构的注塑机),故注塑机开模行程应满足下式:
  S机-(H模-H最小)>H1+H2+(5~10)mm
  因为S机- (H模-H最小)=800-(340-180)=640mm
  H1+H2+(5~10)=20+70+10=100mm
  即     S机-(H模-H最小)>H1+H2+(5~10)mm
  故满足要求
  H1——推出距离,单位mm;
  H2——包括浇注系统在内的塑件高度,单位mm;
  S机——注塑机最大开模行程。
