  本系列文章转载某学生的毕业论文,主要描述了一个塑料产品(鼠标)的设计过程,包括市场调研,工艺分析,产品外形设计,对塑件进行CAE分析后,进入模具的结构设计及有关参数计算,接着进行浇注系统及模具的有关键零部件设计,最后把关键零部件的二维图和立体图,还有模具的装配图和爆炸图以图纸形式展现出来。

第2章 CAE有限元与MOLDFLOW分析
2.1有限元分析
有限元介绍
  有限元法是力学、计算方法和计算机技术相结合的产物,由于它在解决工程技术问题时的灵活性、快速及有效性,发展非常神速,其解题范围包括了各个领域(固体力学、流体场、电磁场、温度场、声场)的数理方程;其计算机程序几乎能求解数理方程中的各类问题,是工程技术人员必备工具,是力学、机械、土木工程、水力等专业的学生的必修课。有限元法是求解复杂工程问题的一种近似数值解法,现已广泛应用到力学、热学、电磁学等各个学科,主要分析工作环境下物体的线性和非线性静动态特性等性能。
  有限元法求解问题的基本过程主要包括:分析对象的离散化,有限元求解,计算结果的处理三部分。曾经有人做过统计:三个阶段所用的时间分别占总时间的40%~50%、5%及50%~55%。也就是说,当利用有限元分析对象时,主要时间是用于对象的离散及结果的处理。如果采用人工方法离散对象和处理计算结果,势必费力、费时且极易出错,尤其当分析模型复杂时,采用人工方法甚至很难进行,这将严重影响高级有限元分析程序的推广和使用。因此,开展自动离散对象及结果的计算机可视化显示的研究是一项重要而紧迫的任务。
  有限元分析的基本步骤和几个问题:
  离散化:  (1)单元怎样划分?编排单元码和节点码有什么原则?
       (2)荷载如何移置?
  单元分析: (1)节点力怎样用节点位移表示?
                             (2)如何建立以节点位移表示的节点平衡 方程式?
                             (3)怎样去求单元的内力(应力)?
  整体分析:如何以最快的速度、最少的时间、最好的方案解出方程组,以得到最佳(可行精度)的结果?

塑件的MSC分析
  MSC.Patran软件对可直接从各CAD软件中抓取几何模型,然后,MSC.Patran可以最大限度地创建一个模型供多个程序进行分析,例如,直接读取Pro/ENGINEER,CATIA,Unigraphics,SolidWork核心等集合模型,创建分析模型供MSC.Nastran作结构强度及动力响应分析,同时又供MSC.Patran作高度非线性分析等。可见,MSC.Patran就好像一座桥梁,将CAD软件,分析求解器和材料信息等连在一起。
  使用MSC.Patran软件对本塑件进行分析,首先先对其进行受力分析。
塑件受力工况的分析
  由于本人的产品是鼠标上盖。根据本设计的特点,鼠标的侧面都在下盖上面,侧向力都是加载在下盖上面,上盖只受到手掌的均布正压力。工况如下图2-1所示

  上盖主要受手掌压力。
  用MSC.Patran作有限元分析有以下需要注意的几点:
  (1)、pro/e中所建的STEP格式的文件导入MSC.Patran是默认的是以米为单位。
  (2)、MSC.Patran中所有的单位必须是封闭的。也就是单位要统一。
  使用MSC.patran对本塑件分析的步骤:
  (1)构型的输入与检查:
  在PRO\E中把构型另存,保存类型为STEP File(*.STP),然后打开MSC  Patran.File-import,导入先前保存类型为STEP  File(*.STP)的构型。
  (2)网格划分:
  利用Create/Mesh直接对结构进行网格划分,在Create/Mesh菜单下选择mesh,选中模型,自动选择网格大小,之后单击apply,网格就自动生成了。
  (3)参数输入:
  输入弹性模型为:1.8E9,泊松比为:0.33。鼠标的外壳受力为20N
  (4)结果分析:

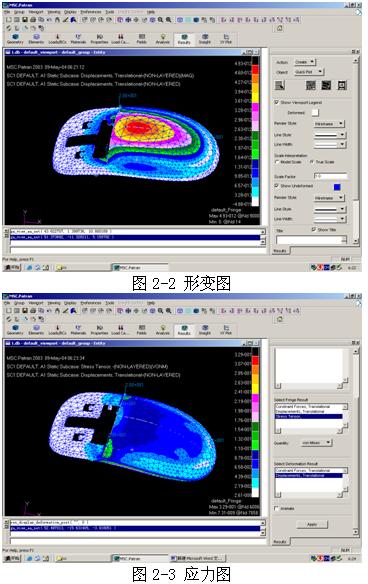

  以按钮顶部为分析对象,其受力情况上面已述清楚,从电脑上分析的结果可以得知以上受力情况下的最大应力如图2-2和最大变形如图2-3,分别如下:

  最大形变是4.93-e6 m   最大应力是:3.29-e MPa

  总结:
  用MSC.Patran分析。可以在做模具之前。对产品的模型进行力学分析。如果有问题可以得到较早的发现。对于设计的合理性可以得到检验。可以节省设计的步骤。

2.2 MOLDFLOW分析与Pro/Engineer塑料顾问工具
  MoldFlow Plastic Advisers塑件顾问系列用于帮助制件设计者和模具设计者检测其设计的工艺性。MoldFlow的技术和服务提高了注塑产品的质量、缩短了开发周期、降低了生产成本。所有MoldFlow产品都是围绕着MoldFlow的战略“进行广泛的注塑分析”。通过“进行广泛的注塑分析”将MoldFlow积累的丰富注塑经验带进制件和模具设计,并将注塑分析与实际注塑机控制相联系,自动监控和调整注塑机参数。“进行广泛的注塑分析”使制件具有更好的工艺性、并优化模具设计、优化注塑机参数设置、提高制件生产质量的稳定性。
  在Pro/Engineer环境下也有着Moldflow同样的功能工具Plastic Advisers,即塑料顾问工具,而且使用它更加方便,更加能检测出你所做出来的铸件的质量,而且塑料顾问工具能模拟浇铸塑料零件的铸模填充动作。高级特征提供了有用的工艺性知识,它们可以大大减少后期的设计更改和重新设计铸模的成本。

Moldflow与Pro/E plastic advisor的对比:
  塑料顾问用于评估注塑工艺性的每次设计更改,而不是每个设计,而moflow只能针对每个设计进行分析,所以Pro/ Engineer中的塑料顾问是注塑设计有关的行业节省成本和时间的理想工具。设计人员可以方便地选择材料类型和提议的浇口位置,塑料模设计顾问则在屏幕上提供了填模动画、描述设计"可模塑性"的图形以及熔合线和气坑等可能出现的问题的位置。
  对本人所设计的鼠标上盖在Pro/Engineer plastic advisor 环境下进行流道分析,首先找出其最佳浇口位置,分析结果如下所示:

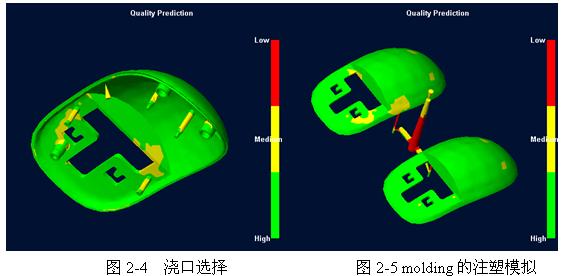

  鼠标的上盖单个体在plastic advisor中浇口位置分析可知,从图2-4位置浇注出来的产品质量比较好,绿色的范围比较大。要从图一位置浇注,选择图2-5中的一模二腔,潜伏式浇口的浇注方式。具体设计原因见第3章,模具设计中浇道设计,与浇口设计。



发表于: 2008-04-18 14:50 虚拟人生 阅读(4794) 评论(4) 收藏 好文推荐
