本文以实例介绍了一种方法,利用KEPWARE OPC SERVERODBC DRIVER驱动和ADVANCED TAGS插件中的LINK TAG模块,来实现数据库和PLC之间的双向通信,而无需借助任何的OPC CLIENT编程。



1.       MES将业务数据下发给接口表

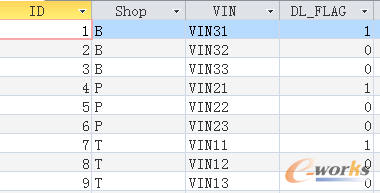

下表DBIMES中的业务数据表,SHOP字段表示车间,VIN表示车号,DL_FLAG是数据处理状态标记,1表示数据已下发给接口:





下表DBXMES数据下载给PLC的接口表,DL_FLAGMES下载控制位,UL_FLAGPLC传控制位



2.       OPC将接口表数据同步给PLC交换区DB

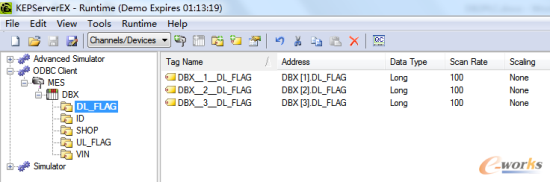

首先建立指向MES数据库的ODBC DRIVER,如下图是DBX组映射了DBX表的数据:

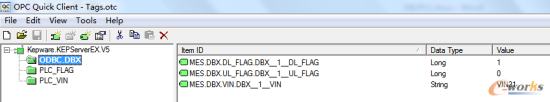

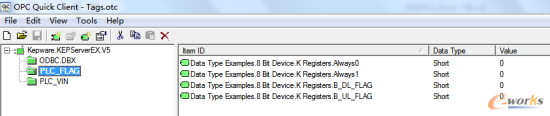

我们可以通过OPC QUICK CLIENT来查看DBX这个表的实时数据:

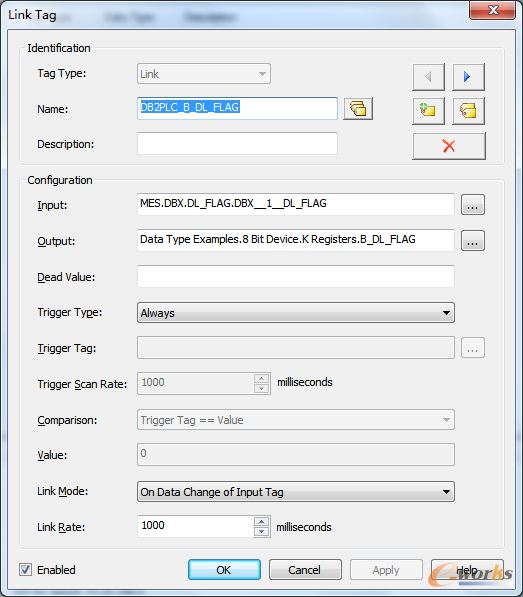

然后我们需要从数据库向PLC同步下载控制位DL_FLAG

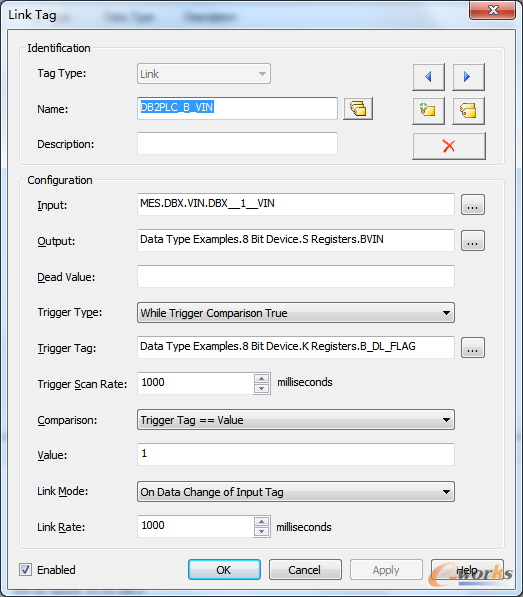

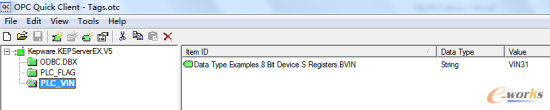

当本地B_DL_FLAG=1时,从MESPLC同步VIN号:





3.       PLC处理业务数据并更新状态

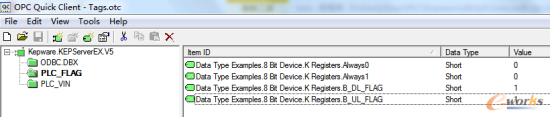

PLC读取本地的业务数据,完成之后,将本地的B_UL_FLAG设置为1



4.       OPCPLC控制位上传给MES接口表

OPC通过LINK TAGB_UL_FLAG同步给MES

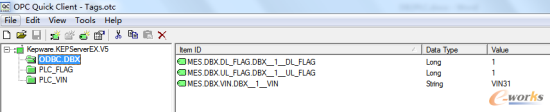

MES数据库自动得到更新:



5.       复位

DL_FLAG=1UL_FLAG=1,表示数据下载及处理完成,MESDL_FLAG复位:



OPCDL_FLAG同步到PLC

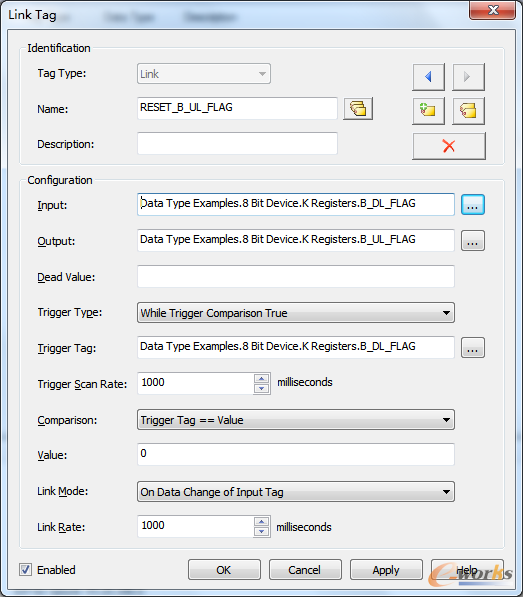

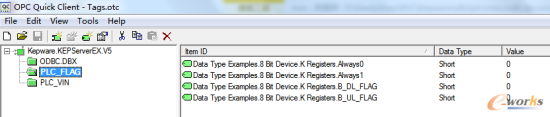

当本地B_DL_FLAG=0时,PLCB_UL_FLAG复位:





然后OPC把本地B_UL_FLAG上传到MES数据库,双方控制位均已复位:



6.       握手时序图

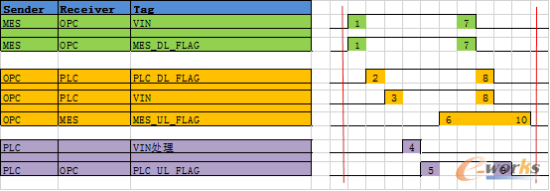

下图是完整的握手时序图:



7.       应用范围

本方法可以应用于以下场合,部分代替OPC CLIENT开发使用:

1)       PLC上传数据很多,MES下发数据很少。

比如PMC设备监控模块,大部分数据是MES从设备PLC采集的位信号和模拟量数据,这些数据可以通过DATA LOGGER模块自动写入MES数据库。MES下行的数量主要是时间同步和班次等信息,数据量小,可以直接通过LINK TAGMES数据同步到PLC

2)       MESPLC之间有专用接口传递数据,也就是说MES只需要读、写少数几个固定的OPC TAG,那么此方法可以快速部署,使用LINK TAG实现双向读写。



8.       相关KEPWARE插件

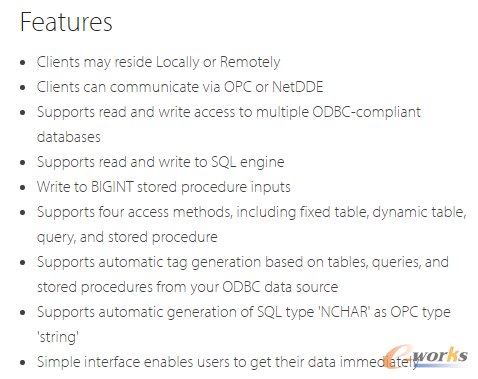

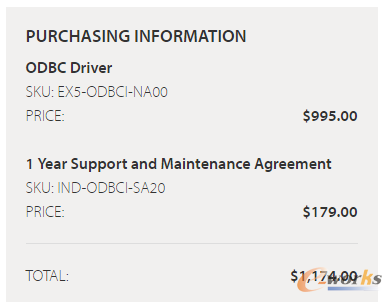

1)       ODBC DRIVER:

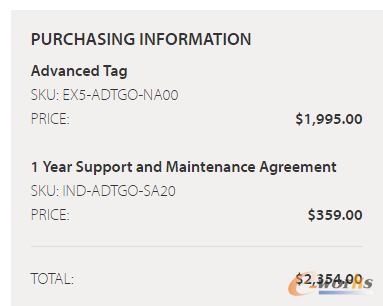

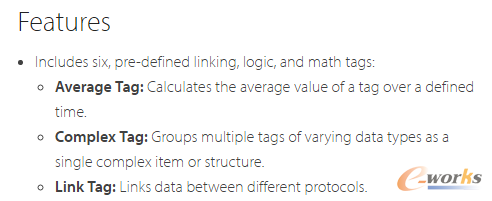

2)       ADVACED TAG插件,包含LINK TAG功能:
