现场总线系统以太网连接器主要有:EtherCAT,EtherNet/IP,ProfiNet,Modbus-TCP,Powerlink。
EtherCAT电缆与以太网连接器

EtherCAT定义(EtherCAT电缆连接器)

EtherCAT(以太网控制自动化技术)是一个以以太网为基础的开放架构的现场总线系统,EtherCAT名称中的CAT为Control Automation Technology(控制自动化技术)首字母的缩写。EtherCAT为系统的实时性能和拓扑的灵活性树立了新的标准,同时,它还符合甚至降低了现场总线的使用成本。EtherCAT的特点还包括高精度设备同步,可选线缆冗余,和功能性安全协议。

EtherCAT的特点还包括高精度设备同步,可选线缆冗余,和功能性安全协议。

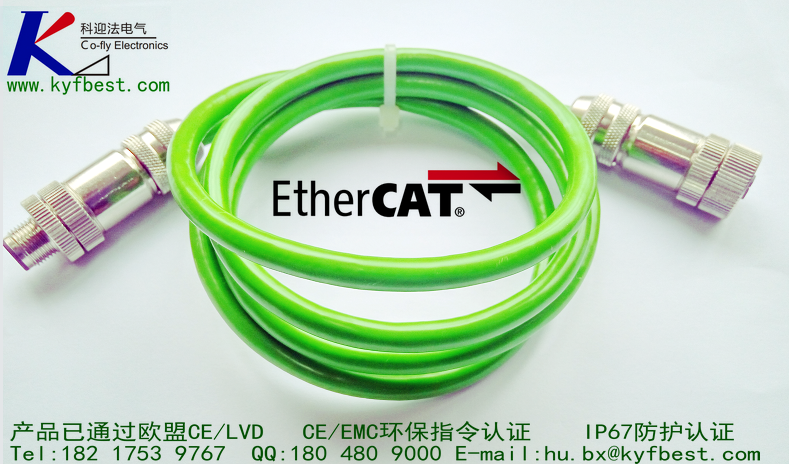

EtherCAT电缆连接器

产品电气性能

额定电流

4A

额定电压

220V

冲击电压

1000V

位    数

4

接触电阻

≤8mΩ

绝缘电阻

≥500MΩ

工作温度范围(运行)

-25℃~+85℃

电缆连接组件产品材质与因素明示

防插错编码

D

电涌电压类别

II

污染等级

3

防护等级

IP67

接触件材料

NIAU

材料接触表面

AU

接触件载体材料

NI

夹具本体材料

PA66

螺圈材料

铜合金

密封材料

环氧

多芯线规格

3*0.25

状态显示

机械寿命

500次

EtherCAT(以太网控制自动化技术)是一个以以太网为基础的开放架构的现场总线系统,EtherCAT名称中的CAT为Control Automation Technology(控制自动化技术)首字母的缩写。

以太网连接器中M12连接器优势

外壳坚固、具有重型压铸构造和符合 IEC 61076-2-101 的设计

提供卓越的电磁干扰(EMI)和射频干扰(RFI)保护。满足 CE 工业要求

防水密封,符合 IP67、IP69K 防水标准

 能够承受高压冲洗

额定电压为 250V 交流/直流、最高电流达 4.0A

2 类电源和网络电路应用的理想之选

插座采用耐振动装配螺母设计

可承受机箱应用等级的振动

专为以太网和控制器局域网(CAN 总线)协议的网络连接以及分立及模拟传感器应用等无源应用而设计

符合高速数据总线要求

插座的初始装配扭矩阻力可达 1.5N 拉力强度,额定可承受 34kg 间歇性侧面负载

坚固耐用,超过 M12 标准插座两倍强度,专为恶劣环境设计。减少配接期间引脚弯曲的机率

插座可采用直角或平角配置,提供 5 引脚 A、4 引脚 D 编码键槽选择

提供全方位的选项以满足设计灵活性需求。采用防差错制造流程控键(产线末端返工)

Micro-Change® M12连接器

科迎法Micro-Change® M12连接器产品可直接替代:Turck、Binder、Lumberg、Sick、Balluff、P+F等公司产品。

公司宗旨:专注于连接技术研发与生产

                 创造著名品牌

                       快捷快速解决客户常规与非常规连接需求

                              成就可靠供方


科迎法公司坚持创新、创新、再创新的思路,坚持"定制化"发展方向,用户的需要就是我们的工作,接受特种订制服务。

Micro-Change® M12连接器

上海科迎法电气科技有限公司,专业、专注于电气连接产品的研发、生产、营销、服务的高新科技技术企业,通过了ISO9000国际质量体系认证。型谱系列产品成功取得了欧盟CE认证,质量可靠性与技术标准已达到国际、国内技术先进水平。产品设计时充分应用符合ROHS环保原材料,确保了科迎法电气连接产品绿色性能。管理细节的有效控制,保证了供期的确定性与质量的稳定性。

Micro-Change® M12连接器

科迎法(co-fly定制化:没有最小起订量要求、允许3-5天的报价时间、交货期根据产品的复杂程度而不同。

1)简单定制化涉及:内部线芯颜色、针托及定制化标签。

2)复杂定制化涉及:针对非科迎法(co-fly连接器的定制、特制电缆、分线盒分线器电路的定制。

魅力源于产品多样性以及公司软件与硬件的实力。科迎法竭诚为您提供更可靠的连接系统要求。
