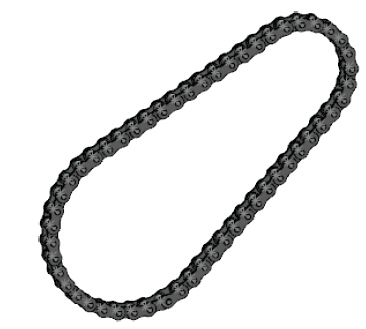

SolidWorks 可以让您沿着开环或闭环路径阵列零部件,从而对滚柱链、传动链和动力传动零部件进行仿真。


链阵列:

1. 打开装配体

2. 单击插入零部件阵列链阵列或者单击链阵列 (特征工具)。

3. PropertyManager 中,搭接方式单击相连链接

4. 链路径中,路径,在出的FeatureManager 设计树的主装配体中,选择链路径

5. 链组要阵列的零部件中,在形区域或出的FeatureManager设计树选择链外部链接06B1

6. 出的FeatureManager 设计树中,右键单击链内部链接06B1,然后单击隐藏零部件

7. PropertyManager 中,第一个路径链接 选择所示的面。

8. 第二个路径链接 请选择所示的面。

9. 位置基准面,在出的FeatureManager 设计树链外部链接06B1 中,选择两侧对称

10. FeatureManager 设计树中,右键单击链内部链接06B1 ,然后单击显示零部件

11. 链组中,要阵列的零部件,在形区域或出的FeatureManager设计树中,选择链内部链接06B1

12. 第一个路径链接 请选择所示的面。

13. 第二个路径链接 请选择所示的面。

14. 位置基准面,在出的FeatureManager 设计树链内部链接06B1 中,选择两侧对称

15. 链路径中,选择填充路径

件将算正确的例数以填充路径。

16. 单击确定

17. 某一接以
