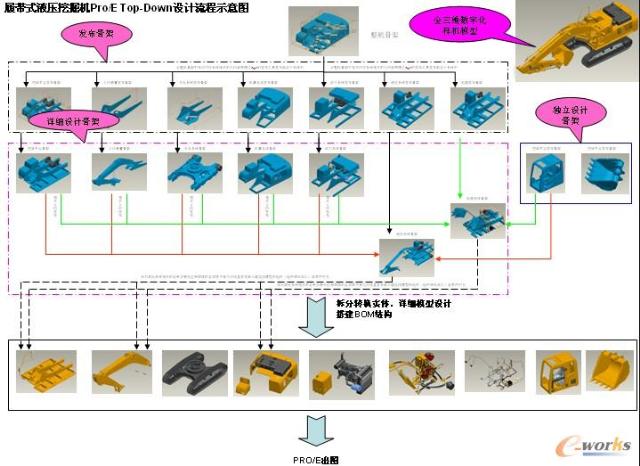

CLG922D履带式液压挖掘机Top-Down协同设计

    CLG922D履带式液压挖掘机是全三维数字化新产品,所有零部件全部实现三维设计,工程图全部实现proe出图,保证图纸与模型的全相关性。

    本品在研发过程中通过windchill系统平台,将产品研发阶段三维及工程图所有数据的整个生命周期在PLM系统中进行有效管理,提高产品的协同设计、设计的干涉检查、减少设计失误率、加快整机快速变型设计、降低产品的管理维护成本。


三维设计工具Pro/E

    柳工使用的是PTC公司的Pro/Engineer软件产品。有一系列专门的设计工具和方法支持Top-down设计的过程。除了能够支持实际的开发流程外,Pro/Engineer还提供了更加强大的功能。Pro/Engineer的Top-down设计工具可以传递设计意图,通过Pro/Engineer基本的相关性的功能,设计意图的变更可以自顶向下的传递,直到最底层的零件和图纸。从而使产品的修改性大大提高,修改的工作量也大大降低,同时还能保证各部件设计的一致性。透过PTC公司的设计数据管理平台Windchill系统的支持,使得设计项目组能够实时的协同设计,设计的变更无缝地传递到每一个设计者,使得所有设计者操作的是同一套产品数据,极大地促进了设计沟通,保证整个项目组能够协同、快速的完成产品开发。
    这些设计方法和工具都融合到了Pro/Engineer的各个模块当中,主要以Pro/Engineer的Advanced Assembly Extension高级装配扩展模块为主。Pro/Engineer管路管线以及电器模块。

Windchill系统平台
    使用PTC公司的优秀的PLM生命周期管理系统windchill,实现所有数据的全生命周期管理,以及协同设计的研发平台。

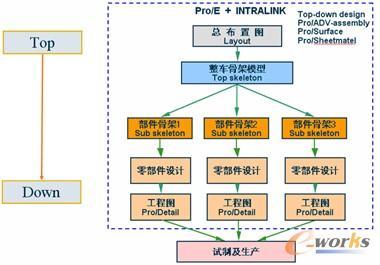

    Pro/E提供了一套完整的工具支持top-down设计

    1.布局

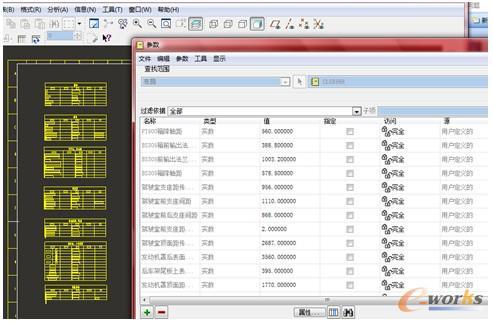

    布局的作用是通过表格参数等信息体现和传递总体设计师的要求


    2.骨架模型

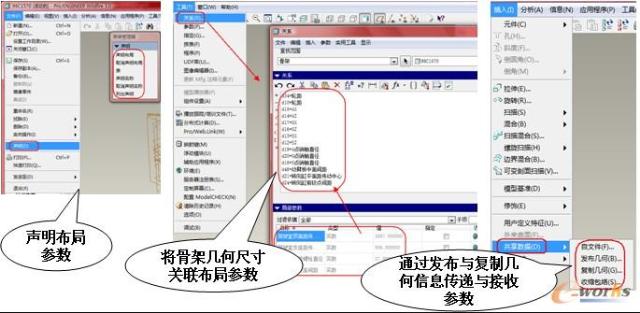

    骨架模型是一种特殊的零件,通过声明工具接收布局参数,然后通过点、线、面、面组等几何信息将参数表现出来并通过proe的发布工具和复制工具传递参数和设计信息。


    3 Windchill系统提供了协同设计平台

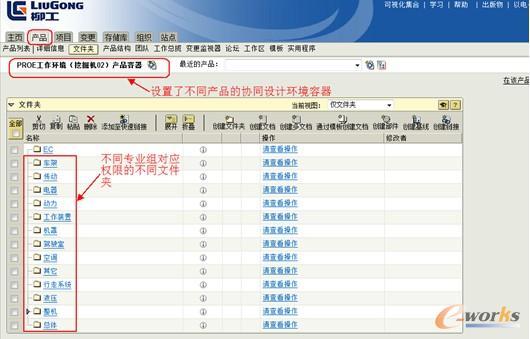

    1)协同设计环境产品容器

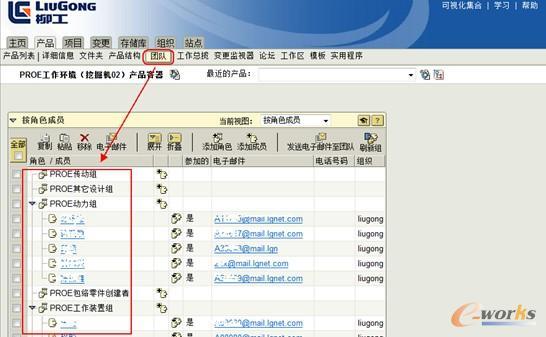

    2)不同容器对应不同的设计团队人员

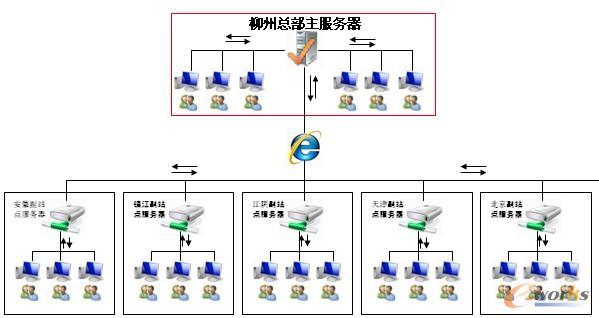

    3)通过proe与windchill集成,在不同地域的设计人员可以同时使用系统平台对同一机型进行远程的异地协同设计。
