结构分析作为CAE/FEA工作中最常用的分析类型,既是一个有限元分析从业者入门的启蒙模块,也是将来工作中最核心的内容,因为其应用到的理论基础最为成熟而且也经过了充分的验证。如果掌握好结构分析的核心,那么很多问题在进行有限元分析时都能够做到游刃有余,而且很多复杂的问题可以简化为结构分析的形式来完成,通过合理的结果后处理得出重要结论来知道优化设计,真正为企业的产品设计保驾护航,优化产品和缩短研发周期。
  但鉴于目前国内CAE/FEA分析起步较晚,应用不成熟的现状,当前的CAE分析部门遇到的一个瓶颈问题是很多分析仅限于使用软件分析出了结果,如何判断这些分析结果是否可用和如果结果可用时如何深度使用这些分析结果以期得出重要的分析结论真正的来对产品设计起关键作用,对很多企业也好分析者也好都是处在一个很迷茫的阶段,因为当前我们没有那么长的时间和经验来思考这些过程和怎么来规划管理这些数据。还停留在一个靠分析者个人经验来判断的阶段,造成不同的人分析相同的问题无法保证结果的一致性,更造成前人没栽树,后人无乘凉的断代发展。此时,如果有一个评估系统来指导分析者处理数据和进行数据管理存档,不论对企业还是对CAE部门的完善都功德无量的一件事。
  本节介绍CAE/FEA结果评估系统-结构分析模块,用于结构分析结果数据的后处理评估和判断结构设计的可靠性。其作用是保证了企业分析部门不同人员在进行项目分析时有一个统一的结果评价标准,而且对于企业CAE系统的持续发展是不可缺少的环节。

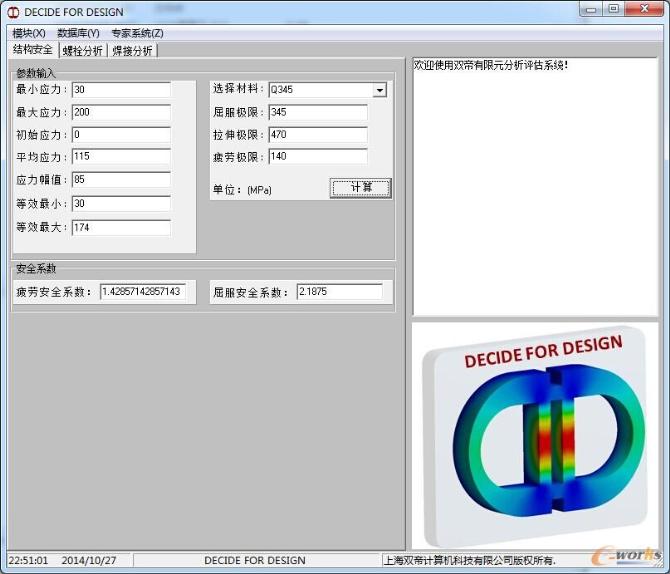

  结构分析模块程序界面如下图所示:
  当分析完成,取出结构分析中评估位置的等效应力,最大最小主应力然后添入程序的输入框。得出对应的安全系数,完成对结构的疲劳安全和屈服安全系数,从而判断结构是否合理。针对不同的企业产品,安全系数该取得数值会有所不同。

  从而保证一个统一的分析评价尺度,对CAE部门的技术提高和完善发展是很重要的一步。
(双帝原创,转载请注明出处)
