      为了提高产品的设计质量和设计效率,提高企业市场竞争力,多年来,许多企业一直致力于零件标准化的研究。三维机械设计软件的出现使产品标准化设计产生质的飞跃,中望3D就是优秀的三维设计软件之一。本文就零件三维参数化建模进行探讨,同时利用零件参数化设计建立中望3D零件库,为企业实现敏捷的产品设计提供资源。
插图 1-1

      1.连杆零件设计
      下面我们首先通过中望3D来新建一个连杆零件,然后将连杆参数化,再到装配中使用该连杆标准件。
第1步:
      新建一个名称为连杆的零件
插图 2-1
第2步:
      选择工具栏上的方程式管理器命令,进入方程式管理器
插图  2-2
第3步:
      在方程式管理器中添加L=40,R=10,H=11三个变量
插图  2-3
第4步:
      新建一个草图,并选择XZ平面。
插图  2-4
第5步:
      在XZ工作平面上创建草图,绘制下图草图进行全约束,其中长度尺寸为L,半径尺寸为R,完成后退出草图。
插图 2-5
第6步:
      对上步草图进行拉伸,拉伸距离为H。
插图 2-6
第7步:
      在连杆零件上打两个半径为R5的孔
插图 2-7
第8步:
      对连杆外轮廓倒圆1mm,再对两孔进行倒角0.5mm,完成连杆建模。
插图 2-8
第9步:
      在工具栏中选择零件属性
插图 2-9
      选择零件属性中的物理属性,再选择材料文件夹
插图 2-10
      通过下拉菜单,更改连杆材料
插图 2-11
      2.连杆零件参数化
      用中望3D完成连杆建模后,下面我们开始对连杆进行参数化编辑
第10步:
      在连杆零件编辑环境中
插图 3-1
第11步:
      在工具栏中选择零件属性
插图 3-2
      再选择运行参数,将第3步中定义的3个变量分别选中
插图 3-3
第12步:
      选择工具栏上的零件制表
插图 3-4

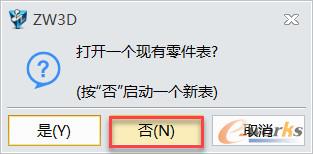

      在弹出对话框中选择“否”
插图 3-5
      弹出一个新建表
插图 3-6
第13步:
      鼠标右键单击零件表最后一行参数,选择阵列
插图 3-7
第14步:
      输入需要变更的参数名称L,输入变更的数量5,并输入增量值为10
插图 3-8
      确定后,零件表中自动生成5行参数,每行代表一种连杆
插图 3-9
第15步:
      通过鼠标依次双击连杆_2至连杆_5,可以手动修改其它参数
插图 3-10
      修改后的连杆参数表如插图3-11所示
插图 3-11
第16步:
      保存上一步所编写的参数表,将参数表文件z3l文件保存到连杆零件目录下
插图 3-12

      3.参数化连杆的使用
      完成了连杆零件的标准化以后,我们就可以在装配中使用它了。在本教程中,我们将在装配-Start中使用连杆标准件。
第17步:
      使用中望3D打开附件装配-Start
插图 4-1
第18步:
      选择装配栏上的零件库按钮
插图 4-2
      选择文件夹,浏览打开第16步保存的z3l文件,得到连杆零件库界面
插图 4-3
第19步:
      通过下拉框选择来更改所需要的连杆参数,完成选择后确定
插图 4-4
第20步:
      确定后将所选的连杆放入装配环境
插图 4-5
第21步:
      对放入的连杆零件进行装配
插图 4-6
第22步:
      由插图4-6可见,所选的连杆明显产生了干涉,不符合设计要求。再次打开零件库,选择L为40连杆,点击确定。在装配中会调入一个名为连杆_1的零件。
插图 4-7
第23步:
      新调入的连杆.1不需要放入装配环境中,可以直接使用装配替换来安装新的连杆。
插图 4-8
第24步:
      选择连杆零件单击右键,在菜单栏中选择替换组件
插图 4-9
第25步:
      在替换管理器中选择刚才调入的连杆.1,勾选确认即可完成替换,无需重新装配
插图 4-10

      总结:通过本教程我们发现连杆零件的变更只需要选择相应的参数即可,无需重新编辑零件。企业标准化零件设计的本质是在可变参数的作用下,系统能够自动维护所有的不变参数。标准化零件设计可以大大提高模型的生成和修改的速度,在产品的系列设计、相似设计及专用CAD系统开发方面都具有较大的应用价值。
      想了解中望3D更多实用的新功,请到中望官网下载试用吧!
http://www.zwcad.com
