      使用过二维CAD的工程师们都知道图块,因为图块可以重复插入、做成图库,减少重复操作,所以被广泛使用。而在使用三维CAD软件在进行建模过程中也会存在重复绘制某些草图的情况,这无形中降低了产品的设计效率,从而工程师们希望能够将这些重复绘制的草图做成块形式,从而可以有效并高效的设计。
      鉴于工程师们工作中对草图的重复绘制情况,中望3D在基于二维CAD图块的基础上,提出了草图块的概念,并将它进行了扩展。
      中望3D2017新增的草图块功能,分为刚性块与柔性块。顾名思义,刚性块表示其形状保持不变,仅作为一个整体插入以及与其他的草图进行约束等操作。而柔性块的形状在引用的草图中是可变的,可被其他的草图对象所修改。这无形中为工程师们绘制草图时提供了多种可能。
      接下来以四连杆机构为例,深入了解中望3D草图块的应用:
图1

      首先,我们进入草图环境,利用“槽”与“圆”命令,分别绘制连杆的各部分结构。点击“槽”与“圆”命令,绘制四个连杆机构的外形,如图所示
图2

      绘制的连杆机构具体尺寸如表所示:

机架

驱动连

架杆

连架杆

连杆


      使用“制作块”命令,进行块的设定,分别将机架、驱动连架杆、连架杆设定为“刚性块”,将连杆设定为“柔性块”。
图3

      点击“制作块”,选中“机架”草图,命名为“机架”,“插入点”可根据需要设定,点击确定即可完成设置,此种设置为“刚性块”属性。
图4

      以同样的方法设置驱动连架杆、连架杆为“刚性块”,如图所示
图5

图6

      同样点击“制作块”命令进行连杆的块设置,但在设置时需要勾选“柔性块”属性,以便赋予连杆块相关属性,在后续调用时,它能自由变化。
图7

      此时,草图块的制作完成。
      接着,我们将前面制作的草图块进行插入。点击“插入块”,将四连杆机构所需的各个块插入到草图环境中。
图8

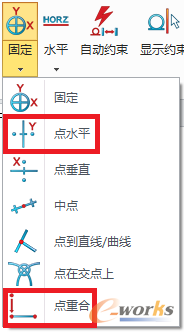

      通过“点重合”约束,将各部分构成四连杆机构的初始状态,并给机架一个“点水平”约束

图9

      四连杆机构初始状态如下:
图10

      拖拽连架杆(蓝色)跟连杆(紫色)的重合点,即可看到拖拽过程中连杆的变化,从而模拟连杆机构的状态。




图11

      若需要将连杆变为刚性块,可打开“块管理”进行修改,此时可看到作为柔性块的连杆是以斜体表示的。

图12

      在“块管理”对话框中对连杆点击右键,选择“转换为刚性块”,修改方式如图所示
图13

      此时,连杆长度将不再随着拖拽状态的变化而变化。



图14

      综上所述,中望3D的草图块可有效提高工程师们绘制草图的效率,从而提高产品的设计效率。并可根据设计需要进行刚性块与柔性块的设置,刚柔并进的方式让我们的设计更加有意义,快来试试吧!
      马上下载中望3D2017版,体验智能设计,让创意无极限:
http://www.zw3d.com.cn/product-58-1.html
