薄板局部屈曲分析
本文标签: 薄板 局部屈曲

根据钢结构设计标准,薄板的局部屈曲强度主要取决于以下几个因素:

u       板两边尺寸的比值a/b

u       板边支承情况(如简支还是固支等)

u       板在其本身平面内所受的载荷类型(主要是指板端部的应力分布情况)

u       板用加强筋的加强情况

以下将以局部区格简支板为例来分析板的长度尺寸a(平行于应力方向的尺寸)、板的宽度尺寸b(垂直于应力方向的尺寸)、板的厚度尺寸e、板端部所受应力的比值、以及板内剪应力的分布等因素对薄板局部屈曲强度的影响(图1所示为简支板载荷应力情况示意图,假定板的材料为Q345)。

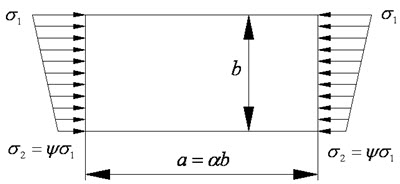

图1 简支板应力分布示意图



1.  长度尺寸a对薄板局部屈曲强度的影响

       假定正应力1= -170MPa,正应力2=170MPa,剪应力=50MPa , b=600mme=8mm,当a由最小值200mm100mm递增至5000m时,板的屈曲强度值变化如图2所示。

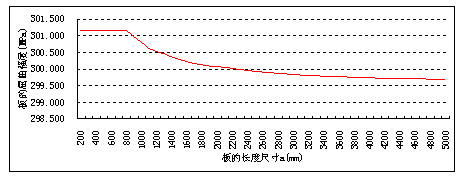

                     图2 板的屈强度随板长度尺寸变化情况



由图2不难看出,在一定范围内,当板的长度尺寸小于等于800mm时,板的屈曲强度基本不发生变化,当板的长度尺寸大于800mm时,板的屈曲强度逐渐减小,但减小的幅值变化并不太大,这说明板的长度尺寸变化对板的屈曲强度值的影响并不明显。而事实上,对于梁的腹板来说,当长度尺寸较大时,最先发生的可能是梁的整体屈曲而非薄板的局部屈曲。(未完待续)
