基于有限单元法结构滚轮支撑约束问题分析(二)
本文标签: 有限元;结构;滚轮支撑约束

2.3 有限元软件中单向压缩单元的应用

遇到此类问题时,熟悉有限元软件操作的人自然会想到可以利用软件中具有单向拉伸或压缩功能的link单元来模拟单方向承受拉压的问题。但是,由于link单元刚度阵理论处理的限制,使得其单元刚度矩阵中EA/L的大小很难界定,给的太小则会影响反力的分布,给的太大则可能会使已经设置仅承受压缩的link单元出现受拉的情况。

            (2)

如式(2)所示,为link单元的单元刚度阵,在理论上,其是通过C1值大小的改变来处理只承受压缩单元的受拉问题的。如果只承受压缩的link单元的确受压,则C1=1;如果其受拉,则C1=1.0×10-6。显然,理论上是想在单元受拉时赋与刚度阵一个相对的极小值以使单元刚度阵在总体刚度阵组装的过程中可以忽略;但当EA/L的值相对较大时,单元刚度阵则不可忽略。

3 基于有限元分析软件的滚轮支撑约束处理方法

        如果对于每一个受滚轮支撑的复杂结构都按上述操作步骤进行分析的话,将会使整个工作相当繁琐从而降低工作效率,特别是当滚轮支撑相对较多的时候,反力查取以及约束修改的工作量相当地大。如果将对约束有效与否的判断交由有限元软件自动完成,则会大大地提高工作效率。

        仍以图1所示的一维梁单元为例,为了简单其见,假设2EA/L=1F2=1。由图可以看出节点1约束的为结构-X方向的位移,而节点3约束的则为结构+X方向的位移。根据边界条件不难判断u1=u3=0。于是可得:F1=F3= -1/2(负号说明反力方向为-X向)。毋庸置疑,节点反力方向必与其对结构位移的约束方向相反,所以对于节点1,其约束方向和反力方向相同,显然错误,故该节点约束应该释放,而节点3处的反力方向与约束方向相反,与理论一致,故该节点约束保留。

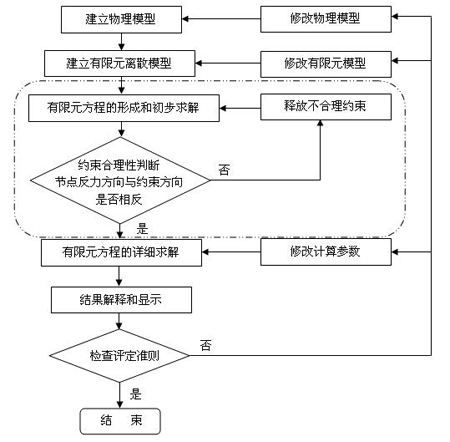

        将上述判断节点约束释放与保留的方法推广应用到的一般的结构有限元分析中,首先,对滚轮支撑点处的约束不采用传统的位移约束方法,而是将位移约束的方向分为正负两个方向,根据实际工况确定滚轮支撑处的位移约束是沿正方向还是负方向(确定了位移的约束方向也就等于事先指定了节点反力的方向),有限元模型建好后进行初步分析(只需求得各约束处的反力即可),根据各节点约束方向和反力方向判断该处位移约束的合理性,如果所有节点处的反力方向都与其位移约束方向反向,则继续进行后续的求解分析,否则将所有反力方向与位移约束方向相同节点处的约束释放后重新进行求解分析。由此可得含滚轮支撑位移约束时有限元分析的主流程如图6所示,双点划线框内的内容为相对原主流程的增加部分。根据图6所示的主流程,对有限元软件进行二次开发,即可在结构有限元分析过程中实现滚轮支撑约束合理与否的判断。



6 含滚轮支撑约束的结构有限元分析主流程

4 结论

1 基于现有的有限元软件分析计算含滚轮支撑约束的结构有时无法通过一次建模确切地模拟结构的实际工况,而手动判断约束合理与否及修改约束会降低工作效率。

2)有限元软件中的link单元虽具有单向承受拉伸或压缩功能,但根据其理论特性,其模拟滚轮支撑约束具有一定的局限性和不确定性。

3 通过定义滚轮支撑沿轴向约束的正负方向并利用反力的方向可以有效地判断滚轮支撑约束的合理性。

          4 更改传统的有限元分析流程,将对约束有效性的判断融入其中,是进行有限元软件二次开发使其能够解决滚轮支撑约束问题的有效途径之一。
