ANSYS中定制工具栏
本文标签: ANSYS APDL 工具栏

ANSYS软件使用过程中,将一些经常使用的命令或者编制的宏文件以缩写的形式放置在工具栏中,可以极大地提高工作效率。ANSYS软件默认的工具栏如下图所示:


1. ANSYS默认工具栏

怎样才能将自己定义的缩写加入到工具栏中呢?方法有三个:

方法1.使用*ABBR命令将缩写加入到工具栏中。用该方法定义的缩写需要手动操作更新工具栏才会将定义的缩写按钮加入到工具栏中(Utility Menu> MenuCtrls> Update Toolbar

方法2. Utility Menu> Macro> Edit Abbreviations

方法3.Utility Menu> MenuCtrls> Edit Toolbar

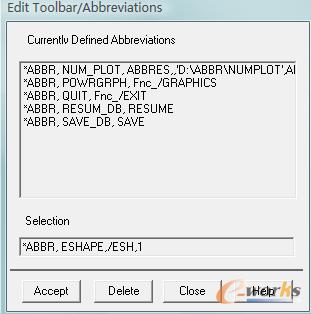

按照方法23的操作,出现下图所示对话框。在输入框中,输入*ABBR命令参数,点击Accept即可。在这里以将ESHAPE按钮加入到工具栏为例,操作如下图所示:


图2.编辑工具栏/缩写对话框


3. ESHAPE 按钮

ANSYS中结束会话,开始新的分析或者退出ANSYS程序重新进入,会发现原来定义的缩写不再出现在工具栏中,这时我们可将当前定义的所有缩写保存到文件中,下次使用时再从该文件中恢复原来的缩写。

将当前定义的所有缩写保存到文件的方法:

方法1. ABBS**命令

方法2. Utility Menu> MenuCtrls> Save Toolbar

方法3. Utility Menu> Macro > Save Abbr

恢复缩写的方法:

方法1. ABBRES命令

方法2. Utility Menu> MenuCtrls> Restore Toolbar

方法3. Utility Menu> Macr> Restore Abbr

当然,如果想在启动软件时,自动恢复缩写,可以在启动文件startxxx.ans文件中(软件版本不同,xxx代表不同的数学)使用ABBRES命令恢复缩写文件。

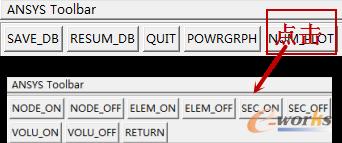

最后讨论缩写的嵌套问题。在ANSYS中实现嵌套的本质思想是,在工具栏上定义一个缩写,它的功能是恢复某个缩写文件,该缩写文件里面包含所要嵌套的缩写。如下图所示,点击工具栏中的NUM_PLOT按钮,将出现新的工具栏,包含所有要嵌套的缩写。


4 缩写的嵌套

该例子中,按钮NUM_PLOT*ABBR命令定义:

*ABBR, NUM_PLOT, ABBRES,,'D:\ABBR\NUMPLOT',ABBR

在嵌套之后的工具栏中,设置一个按钮返回到原来的工具栏。本质思想还是恢复嵌套之前工具栏的缩写文件,图4中的RETURN就是这样的一个按钮,定义如下:

*ABBR, RETURN, ABBRES,,'D:\ABBR\My_abbr',ABBR
