热—固耦合分析
本文标签: 热—固耦合

耦合分析分为间接耦合分析和直接耦合分析两种。间接耦合分析是指按照顺序进行两次或多次相关场分析。直接耦合分析则是指利用包含所有必须自由度的耦合单元类型,通过一次分析便能得出所需的耦合场分析结果。对于热—固耦合分析来说,采用间接耦合分析法更为方便和快捷。

热—固间接耦合分析一般首先根据温度边界条件对结构进行热分析,然后将热分析得到的节点温度结果作为“温度载荷”施加到后续的结构应力分析之中,从而得到温度载荷下结构的热膨胀位移和应力。这种分析方法的主要步骤如下:

1)对结构进行有限元建模;

2)施加结构温度边界条件并进行热分析;

3)存贮热分析结果;

4)进行结构分析前处理;

5)读取热分析结果并将其作为温度载荷施加到结构的各个节点上;

6)对结构场进行求解并进行相关结果后处理。

根据所用软件的不同,上述操作方法略有差别,但其本质都是一样的,最终的目的都是将热分析的结果作为温度载荷施加到结构场中。

对于热—固耦合分析来说,一般应知的材料参数有:弹性模量;泊松比;热膨胀系数;热导率;表面传热系数等(这些参数一般随温度的变化而不同)。

需要注意的是,在结构场分析过程中,施加的温度载荷所产生的热应力对结构的位移约束相当敏感,因为位移约束势必要阻碍结构的热膨胀,一般在结构位移约束位置会引起高度的热应力集中。而避免热应力集中最为有效的办法就是尽可能地释放位移约束,使结构处于自由热膨胀状态。如热力管道上所安装的伸缩节(也叫膨胀节)便是起到这种作用。

图1和图2是某高温烟道热—固耦合分析结果。

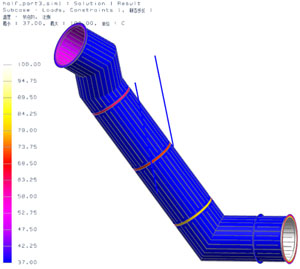

图1 烟道温度分布云图

图2 烟道应力分布云图
