机构柔性体分析
本文标签: 机构 柔性体

对于机构来说,其中的任何一个构件在工作循环过程中的受力都是不断变化的,因而为了准确地分析研究关键构件在工作循环过程中的应力及变形变化趋势,越来越多的工程师开始借助相关软件对其进行柔性体有限元分析。

相对于静力有限元分析来说,柔性分析不需要施加约束和力的作用,而是直接将构件进行网格划分后的有限元模型置于机构连接当中,通过机构动力学分析来传递其它构件对所要分析关键构件的力与约束作用,而后根据时间步的不同,形成多个有限元分析结果,后处理过程中再将这些结果按时间顺序以动画的形式连续地播放出来。

进行机构柔性体分析必须注意以下事项:

u       机构的运动形式是确定的(即机构的驱动数目与机构的自由度数相等);

u       必须首先进行机构刚体动力学分析,确定各参数的准确性与合理性(尤其要注意时间步设置的合理性);

u       对所要进行分析研究的关键构件(柔性体)进行网格划分(注意力传递网格点的设置);

u       网格划分后的模型替换原动力学分析中的刚体模型(位置必须完全重合,关键构件上所有运动副所处点的位置要和有限元模型中其它构件对其传递力的网格点保持完全一致)。

以下是两组机构柔性体分析动画,供博友们欣赏。

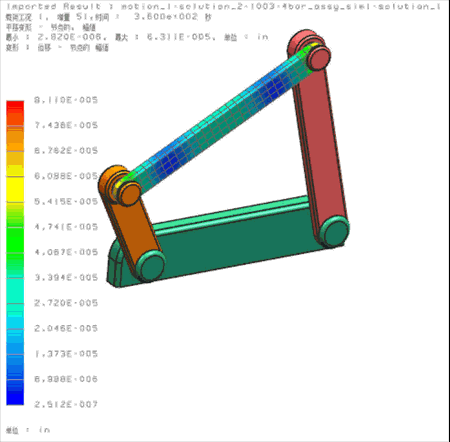

 图1 曲柄摇杆机构柔性体分析动画

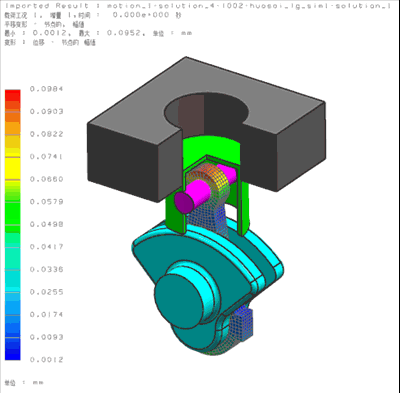

2 曲轴连杆机构柔性体分析动画
