摘要

利用Solidworks平台下系列零件设计表功能,更加快速有效地建立具有基体形状相同但尺寸或部分特征各异的零部件设计库,避免了建立每个模型的繁琐,实现了系列零件生成的自动化,即随用随生成,不但大大降低了存储空间,而且也大大提高了设计效率。通过东岱软件公司关于压力机中拉紧螺栓的设计实践结果表明,该设计方法能有效地提高产品的开发效率,并且降低了对开发人员的技术要求。

关键字:Solidworks;系列零件设计表;设计库;东岱软件公司

0     引言

随着现代工业的快速发展,企业运用三维CAD系统进行设计正日趋广泛,三维参数化设计无疑是提高设计效率的最好方法之一。

Solidworks是一款优秀的三维参数化设计软件,它为参数化设计提供了两种途径。一是直接使用Solidworks界面中的系列零件设计表参数化功能,这种方法无需编程,简单实用。二是利用Solidworks软件内嵌的应用程序接口(API)实现二次开发,此方法较为复杂,需具有基本的编程能力,可以参考东岱软件有限公司关于这方面的设计案例。本文主要浅尝辄止地带大家认识下Solidworks中系列零件设计表功能的应用。

1      概述

借助在嵌入的 Microsoft Excel文件表格中指定参数,使系列零件设计表可以生成多个不同配置的零件或装配体。在零件的系列零件设计表中,可以控制以下参数:特征的尺寸和压缩状态,还有零件的配置属性,包括材料明细表中的零件编号、说明、自定义属性。在装配体的系列零件设计表中,可以控制以下参数:零部件的压缩状态、显示状态,参考配置中装配体的特征尺寸、压缩状态,配合中距离和角度配合的尺寸、压缩状态,配置属性中零件编号及其在材料明细表(BOM)中的显示(作为子装配体使用时)、说明、自定义属性。

2      功能介绍

2.1   插入系列零件设计表

选择下拉菜单的【插入】| 【表格】| 【设计表】命令,  在SolidWorks 中插入系列零件设计表后,SolidWorks窗口将切换到Excel 软件界面,因此工具栏都变成了Excel 的工具栏了。之后,将在PropertyManager 中出现系列零件设计表的选项,可以分为三个选项组,分别是【源】、【编辑控制】和【选项】。

2.1.1   【源】选项组

该选项组用于确定系列零件设计表的生成方法,如图1所示。

2.1.2             【编辑控制】选项组

用于确定设计表和模型之间的双向控制层次,有两个选项,如图2所示。


2.1.3       【选项】选项组

用于确定某些项目发生变化时,系列零件设计表的操作方式,如图3所示。


2.2   系列零件设计表

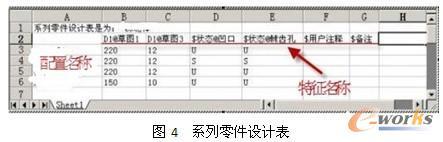

每个零件中只能包含一个系列零件设计表。Excel电子表格用来设定配置名称(列A)和尺寸或特征名称(行2),每一个配置的尺寸值放在内部对应的单元格中。如图4所示。



表格编辑完成后,在图形区域Excel 表格以外的地方单击鼠标,即可完成编辑并关闭系列零件设计表。

2.2.1          常用设计表参数

状态

状态列用来设置特征的状态,压缩(S)或解除压缩(U)。如“$状态@凹口”设置特征“凹口”在下列配置中的状态。双击一个特征可以将它添加到系列零件设计表中。

尺寸

用于设定配置的尺寸值,需要使用尺寸的全名。双击一个尺寸可以将它添加到系列零件设计表中。尺寸名称最好不要使用系统默认的名称,而应该将它们重新命名为有意义的、好记的名称。

备注

备注列用来给各个配置增加文本字符串,使用格式为“$备注”。

用户注释

用户注释列和备注类似,用来在行或列中产生文本字符串,使用格式为“$用户注释”。

2.2.2          与系列零件设计表有关的命令

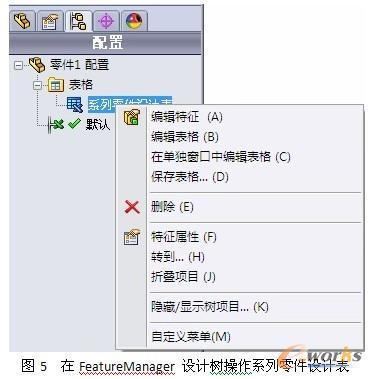

在配置树中选择系列零件设计表图标,单击鼠标右键,从快捷菜单中选择相应的命令即可实现相应的操作,这里共有5 命令。如图5所示。


3           压力机中拉紧螺栓设计

拉紧螺栓是连接压力机的底座、立柱及上横梁的关键零件,也是大部分压力机的必需零件。因此,利用系列零件设计表的参数化建立拉紧螺栓的零件库。

3.1    拉紧螺栓的建模

3.1.1          新建文件

单击【新建】按钮 新建一个零件文件。

3.1.2          建立默认配置

FeatureManager 设计树中选择“上视基准面”,单击【草图】工具栏上的【草图绘制】按钮进入草图绘制,绘制草图,并按要求改变尺寸名称,如图6所示。

      6  草图

单击【特征】工具栏上的【拉伸凸台/基体】按钮 出现【拉伸】属性管理器,在【方向1】下拉列表框内选择【给定深度】选项,深度值填为6948mm,单击【确定】按钮

3.1.3          完成模型

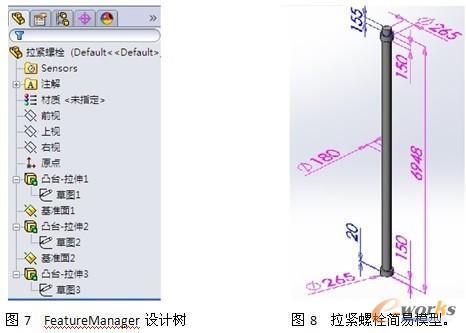

以此建模知识,按照图7FeatureManager 设计树,建立如图8所示的拉紧螺栓简易模型。


3.1.4         存盘。

3.2    新建系列零件设计表

3.2.1           新建Excel文件

打开Microsoft Excel,新建一个Excel文件,存盘为“拉紧螺栓.xls”。如图9输入相应内容。

9   Excel设计表

存盘。

3.2.2       插入系列零件设计表

选择【插入】︱【系列零件设计表】命令,出现【系列零件设计表】属性管理器。选择【来自文件】按钮,单击【浏览】按钮,出现【打开】对话框。选择“拉紧螺栓.xls”,单击【打开】按钮,单击【确定】按钮 在绘图区出现Excel工作表。在Excel表以外的区域,单击鼠标,退出Excel编辑,系统提示生成的系列零件的数量和名称,单击【确定】按钮,如图10所示。


3.2.3        显示配置

单击【configurationManage】按钮 进入配置管理状态,通过更改Excel表格参数,观察模型变化。

4            结束语

以上的例子只是采用了很简单的模型,也许简单的模型并不能充分体现出这种方法的实用性,但针对模型的参数有着较复杂的函数关系时,我们不妨将它的方程式和描述写入表格中,另外也可以在Excel表格里面加入窗体元素(如:单选框、复选框等)和宏命令。这样,当在使用这些零件时只需在表格中设置相应的参数即可。
