CAMWorks是由美国Geometry公司发布的面向传统机加工行业的CAM软件,其独特的基于特征的加工技术是世界首创的,适合与现代参数化特征建模软件配套的编程软件。

CAMWorks与其它软件相比,其最大的优势在于其独有的自动特征识别技术(Automatically Feature RecognizeAFR),CAMWORKS这一项技术可以为企业节省大量的编程时间,缩短交货期。工艺数据库(Technology Database)则是特征自动识别的基础,工艺数据库中定义了机床相关参数、刀具参数及特征和操作参数,其中特征和参数是工艺数据库的核心,是AFR技术的核心,下面举例来说明怎样创建新的加工策略来定制加工工艺数据库,这样CAMWorks将使用自定义的方法来准确加工特征。

1、导入一个零件模型

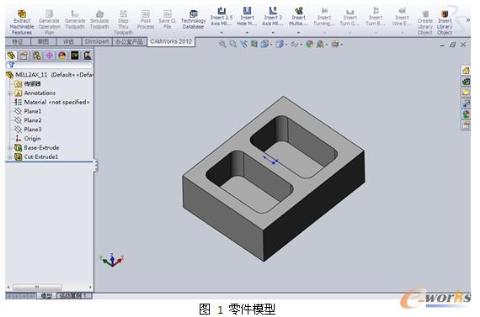

如图1,加工主要是两个型腔,工艺可以为粗加工——精加工,只需一次装夹,可以一次性加工。粗加工分两次加工,一次大切削量,采用折线方式;一次使用小切削量,采用旋入方式。精加工分两次加工,这两次除了精加工腔壁外,还要精加工底面,采用旋出方式。

2、定义可加工特征加工策略

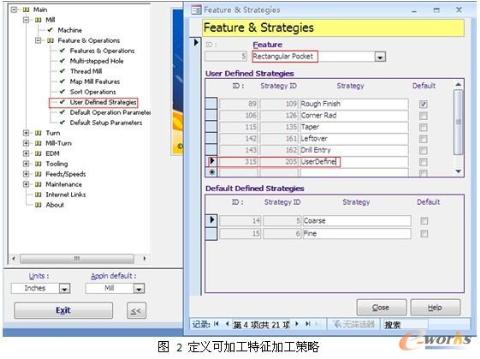

打开CAMWorks的工艺数据库,定义型腔特征加工策略,再调整加工参数,使该策略只适合特定的特征,可以细化工艺。



3、定义加工策略和操作

设定了特征的加工策略后,即可定制相应的操作。参看前面所分析的加工工艺可知,共可插入4个操作,分别为粗铣1—粗铣2—精铣1—精铣2,最终的结果请查看下4

4、应用加工策略

经过前面的步骤完成了自定义操作的过程,下面来检验加工过程是否符合上面的定义。



    从上面两幅图中可以看出,CAMWorks已经使用了当前自定义的加工操作,下面继续检验每个操作与定义是否吻合,另外还要检验最后工件的加工质量如何。

    前面曾阐述了CAMWORKS各个操作大致的工艺内容,下面分别查看每个操作的刀具轨迹是否吻合。

经过上面实图的比对,刀具轨迹符合预期设定的加工工艺,下面通过加工仿真来检验工艺的正确性。

10 显示的加工结果基本符合了导入的零件模型,然而机械加工的精度并不是形状差不多就对了, 还必须检查加工精度是否可用。11 显示的是CAMWorks自带的类似有限元方法的加工对比结果。通过左上方的工具条对比可以看出,虚拟加工没有产生过切部分,基本符合了加工要求。

使用CAMWORKS AFR技术能节省大量的编程时间,节省企业成本,Tech DB作为CAMWORKS AFR技术的核心,学会定制适合企业实际情况的工艺方案,不仅能为企业节省成本,还能细化加工工艺,为企业产品的质量提供保障。
