基于共边切割方法的板材切割路径优化

            ——南京东岱软件技术工程师

  常规的板材切割,是切割完一个零件后再切割另外一个零件,如果两个零件的边有公共部份,则利用共边切割的方法只进行一次切割就可以完成,这不但能提高切割效率,而且还能节省切割成本.然而目前对于共边切割方法的研究还不太深入,共边切割的方法对于切割路径的优化效果还没有完全发挥出来,本文以意大利先进的钣金制造软件libellula说明共边切割路径的优化.

采用共边切割时在套料排板时需要注意以下几点:

Ø  零件与零件之间的间距为割缝宽度.

Ø  采用共边切割的零件最好是长宽一致.

Ø  板材上面最好要有侧边距.

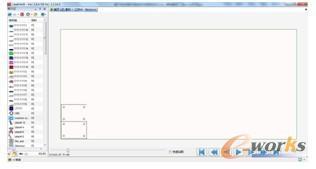

      图一

对共边切割路径优化,图二是采用网格式.就是先将共边切割的零件内部图素全部切割完,再切割共边切割的部份.采用的是网格式---先切割横向或先切割坚向,留下整个外圈一周最后切割.这样在共边切割的时候,从而保证了整张板材框架的稳定性,避免了热集中导致材板的变形.

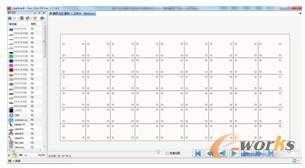

       图二

对共边切割路径优化,图三是采用预割轮廓的方式.就是共边切割的时候也是一个一个零件的切割下来.先是切割每个零件的内部图素.第一个零件外轮廓全部切割.紧接着切割第二个零件的内部图素,再切割第二个零件的外部轮廓.对共边的部份切割第二个零件的时候不会再切割.这样在共边切割的时候,万一有加工错误,因为是一个零件一个零件的加工的,从而不会浪费了整张板材.

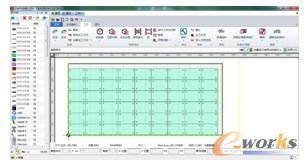

       图三

  对共边切割的方法还有很多.上面两种是软件可供直接选择的方式.但对其方法还有很多.比如说基于图论的"一笔画"共边切割方法和针对阵列矩形的"阶梯形"共边切割方法等等.
