使用5轴机床的过程中为精确加工,刀具必须有一个指定的角度,称为斜角(tilt angle)。斜角可以是固定角也可以是转角,取决于当前表面的垂直向量。

1.点击轴控制标签(Axis controll tab).

2.在切割方向倾斜选项区域(Cutting direction tilt options section),设置刀具轴垂直于表面并点击OK。

3.再生刀具轨迹。

4.右击多轴铣削1并选择单步模拟刀具轨迹。

单步刀具模拟轨迹显示,您可以一次一步的向前或向后调整刀具轨迹,在多步增量中,有走到结束或回到开始选项并可设置CL显示记录。

5.点击显示刀具(Tool Display)按钮设为线框显示(wireframe display)。

6.点击单步按钮(single step),按下空格键显示连续运动。

7.点击X取消单步模拟。

8.双击操作。

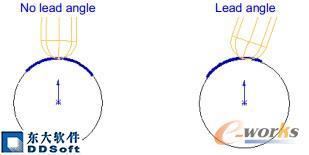

9.在轴控制标签中,设置刀具轴为相对于切割方向倾斜(Tilted Relative To Cutting Direction)。

10.设置角度为15°。

使用本选项,您可以定义一个前导角和后导角到切割方向。

—Positive value  = tool leans to the movement direction

—Negative value = tool leans away from the movement direction







11.点击OK并生成刀具轨迹。

12.选择单步模拟并运行。

13.编辑选项并改变刀具轴到固定倾斜角(Tilted With Angle To Axis)。

14.使用本选项,刀具轴是倾斜的并且相对于选定轴有一个固定角度。倾斜轴可能是X,Y和Z轴或任何自定义的轴。倾斜轴和垂直表面构建了刀具倾斜平面。

15.改变倾斜轴为X轴。

16.设置固定倾斜轴为45°。

17.点击OK并再生刀具轨迹。

18.右击操作并选择单步模拟。

19.点击刀具显示按钮设置为显示刀具。





点击单步按钮并模拟。刀具现在以45°角倾斜于X+。注意表面CC点是保持的(maintained)并且由于倾斜其中一个刀具轨迹移动了。CL点现在被删除了。

20.点击X按钮取消单步模拟。
