车铣复合加工软件CAMWorks实体模型创建包裹特征



当实体模型的几何要素无法提供足够的信息来创建特征时,您可以使用CAMWorks功能来打开一个实体模型圆柱面或2D草图的边缘。然后,您可以修改草图几何要素并使用草图创建包裹特征。南京东·岱软件代理的CAMWorks,为众多CAM需求用户,提供快速简便的编程,提供编程效率。

在本练习中,为优化腔切割策略,将要切割的特征在图中点亮是非常有用的。

1.右击Mill Part Setup 5并选择Unwrap Faces/Edges to Sketch.

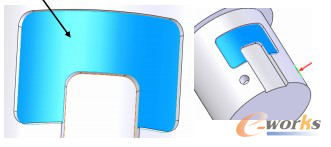

2.选择图中的实体并放大。




3.在参考平面列表,选择Top面,然后点击插入。参考平面是草图将展开的平面。

您必须选择一个平行并穿过轴的平面。

4.点击SolidWorks特征管理器标签。

5.点击Sketch 10并缩小来查看草图。

6.右击Sketch 10并选择编辑草图。

7.改变视图方向为垂直于。

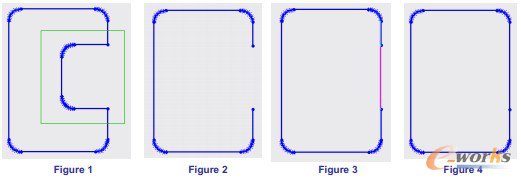

8.放大并窗选图1中的草图。

9.删除。(如图2)





10.使用SolidWorks延伸命令连接开放实体。现在草图是完全闭合的并可以被CAMWorks打开。

11.点击关闭退出草图模式。





12.点击CAMWorks特征树标签。

13.CAMWorks显示一个警告信息表明零件已改变并提示使用者动作类型。





14.点击Light 按钮。Light Rebuild选项提供了在Full Rebuild不必要的情况下的选择,因为您知道仅是草图改变或任意的改变并不妨碍AFR。Light Rebuild选项包含了Full Rebuild的全部功能除了AFR.

15.右击图形区并放大到合适的模型显示。

16.右击Wrapped Pocket1并选择插入包裹特征。

17.将特征类型设置为Wrapped Pocket并选择Sketch 10。

18.点击包裹直径实体框设置聚焦。当从2D草图创建一个包裹特征时,您必须指定一个直径值包裹特征。您可以选择模型的直径或输入一个值。

19.旋转零件并选择腔的底面。

20.点击结束条件标签,选择零件小外径再点击插入。



CAMWorks的功能越来越强大。如有需要或者使用问题,请联系东·岱软件,DDS竭诚为您服务。
