很多文章大谈CAD/PLM如何如何。是啊,发展真的是很快,从当年的甩图板,到今天的三维满天飞,不多短短的十几二十年。

最近又得到消息,国内一家知名的CAD厂商到海外收购了知名的同行业厂商,从而开启了企业新的发展篇章。

卑之无甚高论,就谈谈如何构建具有完整属性的CAD模型。其实一切与设计有关的信息系统无不以CAD数据为基础进行数据的无损传递和属性编辑。

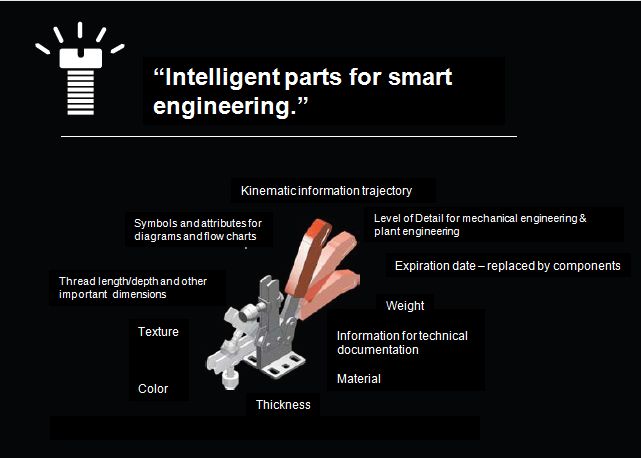

从设计者的角度出发,一个最简单的产品的完整CAD模型应包括哪些内容呢:

  • 基于某种三维系统的零件构型文件,及其装配和约束关系。这也就是我们常说的数模
  • 材质信息,附带因此而得的重量参数,材质有可能因组件的原因包含多种材质,因而重量的自动结算也就先得很有必要了。很多系统现在都包含了材质库,使计算变得容易。但是如果上面的CAD模型不准确,比如抽壳过程,就会影响系统计算结果的正确性
  • 色彩信息
  • 符号和原理图,作为CAD数据的附属品,模型本身应该带有通用的,或符合标准的原理图示,以便进行原理设计,比如很多气动产品都带有JIS体系下的原理标识
  • LOD信息,即细节显示程度(Level of Detail),模型的简化打当然也要“有法可依”,在DIN4000标准中对三维CAD模型的简化进行了详细的记录,那么我们的CAD模型应该带有LOD信息,以供后续流程简化标识所需
  • 文本属性

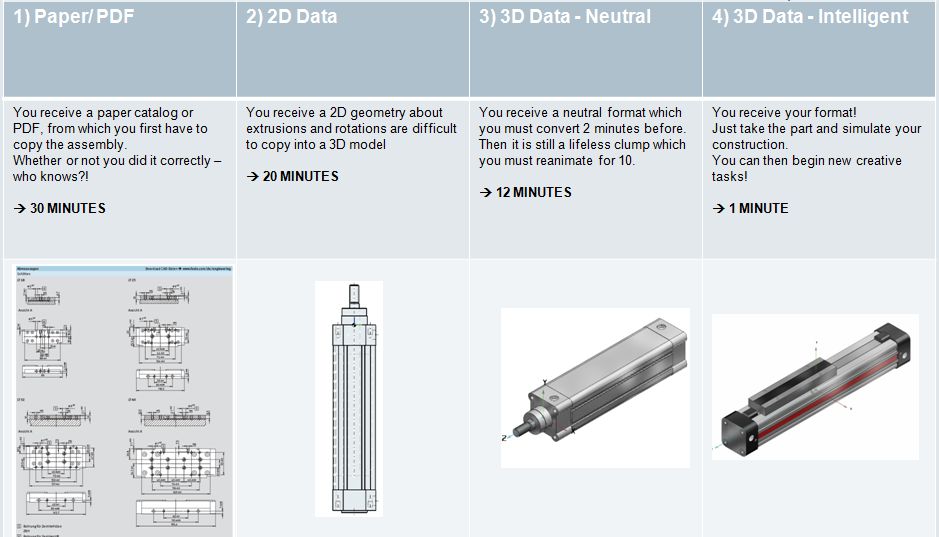

当然这里的说法过于复杂,一般国外的零部件使用者都会向供应商所要上述文件和资料,以保证产品的选型和使用。

西风东渐,国内的很多成套企业也在不断构建完整的供应商信息化支撑规范,不仅对零部件产品本身提出要求,更多零部件供应商所能提供的产品数字化描述提出了更高的要求。

可惜的是,国内自有品牌的知名机电零部件供应商还是少之又少,能够与ABB、FESTO、SKF比肩而立的,更是凤毛菱角。

期待制造业信息化的大发展能够引领国内零部件供应商的跨越式发展,从而为上游企业实施PLM信息化系统提供大量、完整的数据支撑。
