PARTcommunity2.0是基于J**A技术构建的零部件三维CAD数据平台。

2.0版的一大亮点是可在线应用图形搜索技术,在数以百万的模型数据中找到相似的模型数据,并支持以数十种主流CAD格式下载。



这是一项基于国际互联网的专有技术,目前该网站已经全面落户中国大陆。

http://linkable.partcommunity.com




免费注册后,激活**后登录网站。

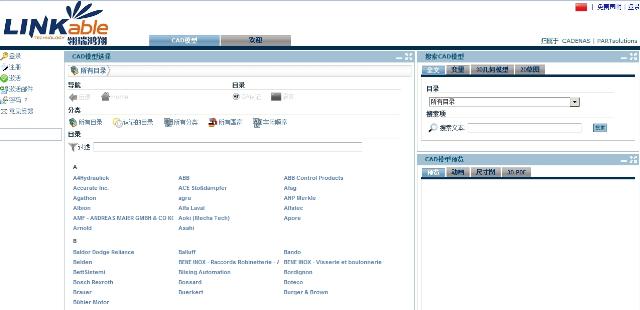

选择右侧的“搜索CAD模型”,

“全文”指文本搜索模型名称;

“变量”指依据模型主要参数进行搜索,比如公称直径、公称长度、订购代码等等;

“3D几何模型”即本文所指图形、几何搜索;
“2D草图”指手绘草图搜索。



本文就说“3D几何模型”搜索。

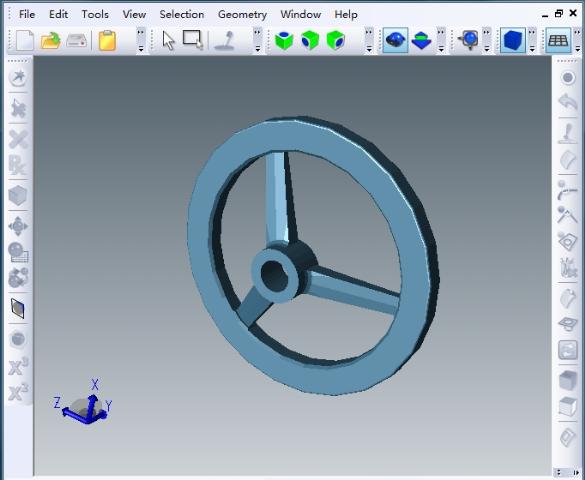

将在Pro/E, SolidWorks, Solid Edge, CATIA, Inventor等平台下的模型另存为STL格式文件。

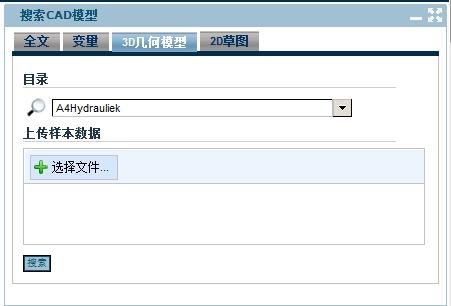

回到网站,选择“搜索CAD模型”-->“3D几何模型”。



在“目录”中选择搜索的范围,选项为零部件供应商名称。我们此次选择机床附件供应商“ELESA”

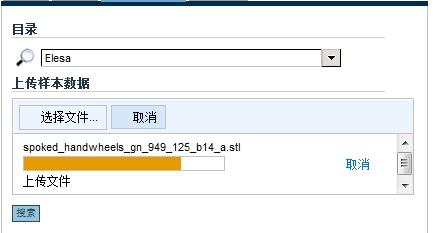

显示上传完成后,点击“搜索”按钮。

系统会在短时间内列出搜索结果。

搜索时间取决于三个因素:



1、选择的搜索域的数据容量

2、上传的STL文件的大小

3、搜索结果的数量

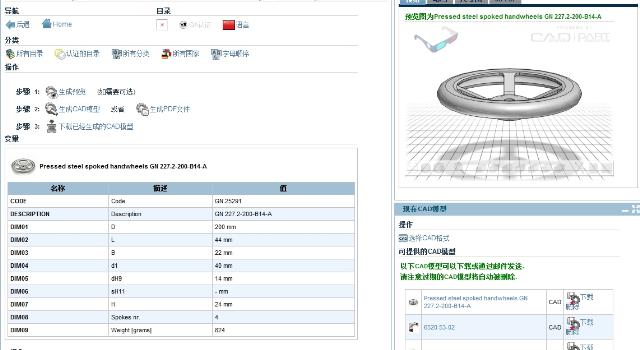

点击某一搜索结果。在左侧会打开该模型。

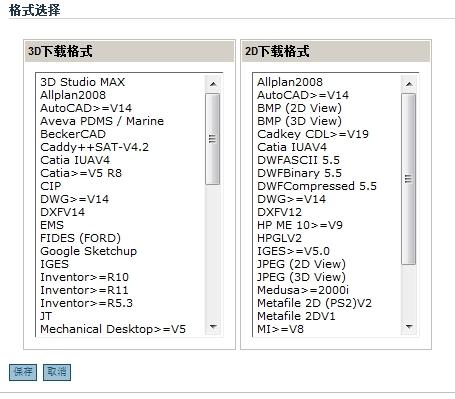

选择CAD格式后,比如Pro/E, UGS NX等等,可以指定格式将该模型下载到本地。

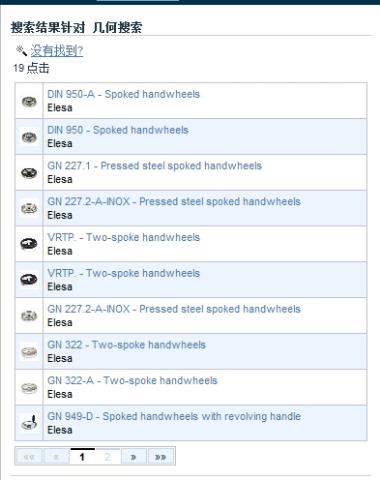

搜索结果:



用途:



1、技术参考

2、简单在CAD下画一个模型,然后进行搜索,找到相应的精确模型用于本地装配和采购流程

3、等等:)

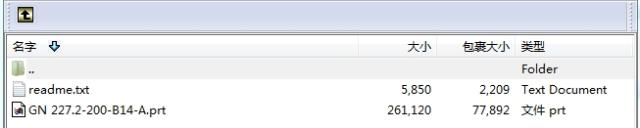

下载后的ZIP包:

测试用STL文件下载链接:点击下载spoked_handwheels_gn_949_125_b14_a.zip



下载后去试一下吧!有点意思!
