概念浅析

中间格式

CAD中间数据格式,也被称为交换格式或中性格式,目的是方便不同品牌、厂商和版本的CAD系统之间交互数据而衍生出的模型格式。换言之,是CAD模型的一种特定格式,这种格式的模型文件可被绝大多数CAD系统识别和读取。当前比较通用的交换格式包括二维的DXF,三维的IGES, SAT, STL和STEP等等。

原始格式

与中间格式向对应,原始格式是指基于某一种CAD系统创建的,并由该系统默认识别的格式,通常以文件扩展名进行识别,比如Inventor的*.iam格式,SolidWorks的*.sldasm格式等等。这种格式,往往之可被指定的系统读取和编辑,当然不排除有些系统为提高通用性,可读用周边格式,但是每种系统必然存在指定的原始格式文件。

性能对比

由于中间格式大多采取某种协议方式搭建三维模型,并读写相应的系统驱动,而其表达能力和构建方式因考虑兼容性,而取系统间的性能交集,因此可以说,中间格式存在技术上的妥协。

使用者除非必须的情况,如数据的系统间传递等,往往不愿意将文件存储为中间格式。

功能解析

文本即针对两种类型的数据格式的数据质量和数据性能进行对比,并做一些浅显的说明。

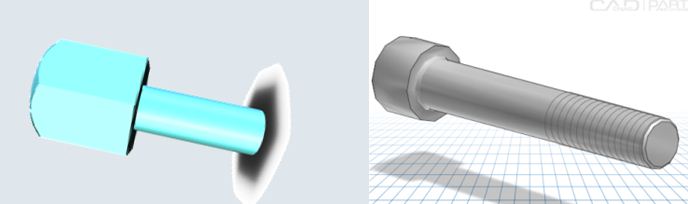

  • 中间格式数据无法搭载和表达螺纹信息



  • 中间格式数据无法准确表达装配与约束关系

中间格式的装配约束与色彩信息均发生丢失



  • 中间格式数据无法显示模型外部属性

原始格式可搭载更多外部属性



  • 中间格式数据无法直接进行参数编辑

图形块,无法编辑
