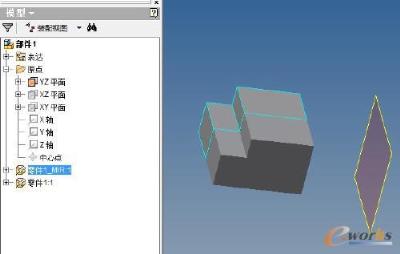

问题描述:部件中使用基于原始坐标平面YZ镜像后,对称位置能够得到继承,当更改原文件与对称面之间的距离后,对称件的位置也能跟随变动。但是当把对称文件删除后,重新“放置”对称件到当前部件中,使用坐标系对齐命令后,对称文件的位置却跑到非原始对称的位置。

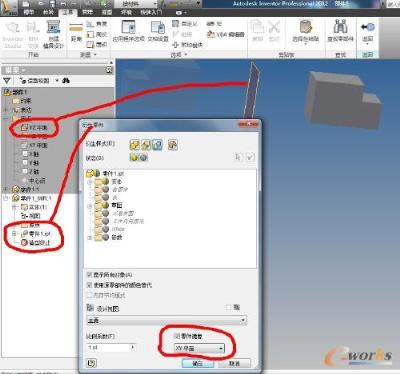

原因分析:进入对称件零件环境,右键编辑衍生,查看其衍生中的镜像,其默认是选择的对称面XY平面,而非YZ平面,也就是说部件中镜像所采用的衍生机制中的对称平面不能更随镜像中选择的镜像平面自动更改,而是保持着默认值,从而造成对称的两个零部件的坐标系不一致。

解决办法:不使用部件中的镜像命令,如果对称零件需要新建,直接采用新建零件后采用衍生,选择好原始镜像平面后确定,这样的对称两个零件的坐标系完全一样,使用坐标系对齐命令后很方便的更改装配,这是从根本解决问题。

经验总结:Inventor部件中的镜像有两种方式,一种是基于三个原始坐标平面镜像的,其原理就是使用了衍生机制,其对称的位置关系初始能够得到继承;第二种是基于非原始坐标平面的镜像,其原理同样是,但没有约束关系,也就是不存在对称位置关系的继承。建议不要使用镜像,按上述的解决办法解决对称零部件问题。
