Solidworks 工程图转换为AutoCAD图纸全攻略-高级篇 SolidWorks一级代理经销服务商-南京东锐羽软件科技有限公司
本文标签: Solidworks 江苏 南通 盐城 南京 常州 代理

三、高级篇 一键搞定

该喝茶了!你喝、我喝、大家喝!还得去厕所,别忘了洗手喔!

前两篇我们已讨论了转换问题,本篇涉及到具体的转换并不多,而是介绍 Solidworks 的另一个有用的工具——宏。其实,其他 Solidworks 的操作也可以如此简化的。

你是否觉得,每次转换的时候很繁,需东点西选,经常容易搞错另存为的格式,讨厌的映射文件每次出现,等待你更改?下面我们摆平它!

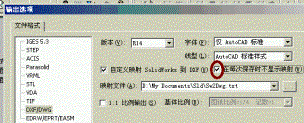

1•  在 Solidworks 中操作:文件 / 另存为,选择保存类型为 DWG 或 DXF ,点击选项,出现“输出选项”对话框,选择“每次保存时不显示映射”,重新输出一遍。使映射设置对话框在输出的时候不再显示。

2•  在 Solidworks 中操作:工具 / 宏操作 / 录制

3•  把输出 DWG 文件的操作再来一遍。然后操作:工具 / 宏操作 / 停止,会出现宏的“另存为”对话框。

4•  取名保存宏。

5•  操作:工具 / 宏操作 / 编辑,选择我们刚才保存的宏。 VBA 打开了宏。

可以看见我们刚才执行的操作是把打开的工程图保存成一个 aaa.DWG 文件。

如果打开其他 Solidworks 工程图 bbb ,执行这个宏,结果会把这个图转换成 DWG 文件,但文件名仍然是 aaa.dwg ,这当然不行,我们来改进一下。

6•  把全部代码删除,输入以下代码:(直接从网页拷贝、粘贴吧,保证不会错)

Dim swApp As Object

Dim Part As Object

Dim Filename As String

Dim No As Integer

Dim Title As String

Sub main()

Set swApp = Application.SldWorks

Set Part = swApp.ActiveDoc

Filename = Part.GetPathName()

No = Len(Filename)

Filename = Left(Filename, No - 7)

Part.SaveAs2 Filename & ".DWG", 0, True, False

Title = Part.GetTitle

Set Part = Nothing

swApp.CloseDoc Title

x = MsgBox(" 已保存为 DWG 文件 ", 0)

End Sub

7•  解释一下代码的功能,熟悉 VB 的朋友可以跳过此部的分析,直接看下一段。

A 部分:定义变量。让程序以相同的文件名把 DWG 文件保存在 Solidworks 工程图相同的文件夹内。(如果 Solidworks 工程图文件名为: XXX. SLDDRW 则 AutoCAD 图纸的文件名为: XXX.DWG )。此部分不可删除和省略。

B 部分:转换完成后关闭 Solidworks 工程图,这对同时需转换大量的工程的话十分有用。如果你转换后不想关闭图纸的话,删了它。

C 部分:转换后出现一个信息框:“已保存为 DWG 文件”。增加这个部分的原因是因为:实现一键操作后,如果一次需转换大量的图纸,转换时太爽了,有时按键按得太快,系统有时会“发病”。如果把“已保存为 DWG 文件”换成:

" 文件已转成 : "& Title & ".DWG" 。

信息框就输出转换后的文件名。

在这里,你可能觉得没用,但如果你在 C 部分后再增加一个 D 部分:打开同目录中的下一个工程图,用循环语句全部转换,哈哈!……可以同时转换成千上万个工程图,没有 C 部分来检查和监测一下,你根本不知道程序运转到什么地方了,还以为死机了呢。

你觉得没用的话也可以删了它。

现在插播广告: ~&)(%$#+| ?…… < 广告牌待租! > …… x$@$*&^%

什么?还放广告?

对了!不放广告的话,就没钱可赚,现在的社会没有好处的事,如果你去作的话,大家都会怀疑你的目的和真实性。正好你我都可以先休息一下,当然是:喝茶…厕所…洗手……。

^%*^* 洗头膏—— &*^%3 尿不湿—— %&*%$ ……关心您的古见糠!…… %&

8•  好了!广告结束了,记住:上一行的东西千万不能粘贴在代码里。我们接着讨论——:

9•  直接关闭 VBA 宏编辑器,在更改的时候它会自动保存。所已在更改的时候要小心点。

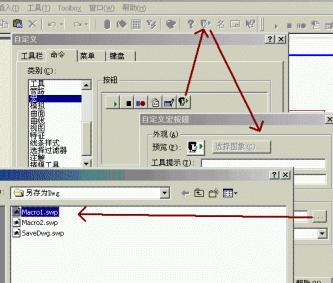

10•  添加“宏” TOOLBAR ,一键搞定它。操作:工具 / 自定义,出现“自定义”对话框;选命令 / 宏,把右面的人头小图标往你需要的工具栏上拖,松手;出现“自定义宏按钮”对话框;按右边的文件选择按钮,出现“宏路径”对话框

11•  选择我们刚才编辑过的宏文件,按“打开”;此时你可以在“自定义宏按钮”对话框中设置“快捷键”,这对经常要用到转换的朋友也十分有用。此时也可以用“选择图象”给此按钮换一个与众不同的图标。

12•  点击“确定”,再确定。

13•  好了!现在打开一张工程图,点击刚才拖出来的按钮, DWG 输出一键结束。

在宏里我们可以做多文章,有兴趣的朋友可以自己研究。“只有想不到的,没有做不到的!”我相信这句话。

发表于: 2008-10-24 13:50 南京东锐羽 阅读(8761) 评论(4) 收藏 好文推荐
# re: Solidworks 工程图转换为AutoCAD图纸全攻略-高级篇
2008-11-03 10:54 | 【匿名用户】:E-works热心网友 | 1楼
你好,

我刚换公司,以前的公司用SOLIDEDGE,而目前的公司用SOLIDWORKS,基本差不多,只是遇到一个麻烦,请教一下.

在转换工程图至AUTOCAD时,按你文章里所提的设定转完后,用AUTOCAD2005打开前,在小窗口可以看到完成的图形,与SOLIDWORKS里显示的一样.

但,,,,真的打开时却什么都看不到,只有一个很小的点,本以为是图形缩小了呢,可怎么样放大都看不到,看来不是这样的.

然,,,,当我把SOLIDWORKS工程图中的图纸格式删除时,就能正常转换.

这是为什么捏?为什么捏?为什么?

又如何解决捏?我有大量图纸要转呀,因为意大利鬼子要求最后图纸要用DWG存档,如果每张图都在图框图上不能自动转,我可就麻烦啦.

还望能给予帮助为盼,谢谢啦.

我的邮址:paul.zhu@comau.com.cn
# re: Solidworks 工程图转换为AutoCAD图纸全攻略-高级篇
2008-11-17 16:45 | 【匿名用户】:E-works热心网友 | 2楼
映射文件设定确定后,为什么映射实体的设定还是变化呢?基本上每次操作都要重新设定映射实体,否则转换后的线型就不对。请大师指点一下,谢谢!我的邮箱是HD32105@SINA.COM
# re: Solidworks 工程图转换为AutoCAD图纸全攻略-高级篇
2009-02-17 15:24 | 【匿名用户】:E-works热心网友 | 3楼
为啥我编写的宏只运行了一次,再也不能运行了啊?好人能不能告诉我下为啥啊,liminteng@126.com 谢谢!!!
# re: Solidworks 工程图转换为AutoCAD图纸全攻略-高级篇 SolidWorks一级代理经销服务商-南京东锐羽软件科技有限公司
2012-04-22 03:48 | 【匿名用户】:E-works热心网友 | 4楼
为啥我编写的宏只运行了一次,再也不能运行了啊?好人能不能告诉我下为啥啊,
