Solidworks 工程图转换为AutoCAD图纸全攻略-初级篇(SolidWorks江苏代理)
本文标签: Solidworks 江苏 南京 盐城 常州 南通 代理

已有不少高手对 Solidworks 工程图转为 AutoCAD dwg 图纸进行了探讨,但都不全面。根据本人多年的SolidWorks应用经验,现总结出来,奉献给大家分享。

转换过程只需点一次鼠标就可搞定,而且转换的 dwg 在 AutoCAD 打开时不需更改,连图层和颜色都可一丝不差。好了,不罗嗦了,下面就让我们开始吧!

首先,洗净手脚,泡杯龙井……。有条件的朋友可以来杯“鸟窝咖啡”,或干脆来杯白开水,因为可能要忙一会儿,对了!忘了上趟厕所,(还要重新洗手)。我们有一些工作要做,想要日后享福,必须先麻烦一点。

一、初级篇 一般转换

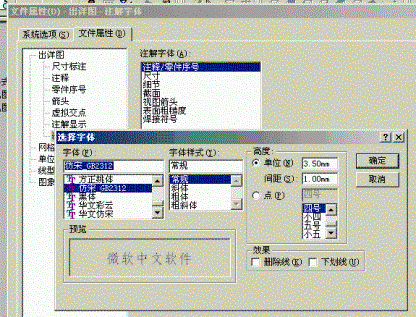

1•  打开需转换的 Solidworks 工程图,先查看和设置一下它的字体,打开菜单:工具 / 选项 / 文件属性 / 注解字体。右面列出的各注解的列表,如点击右面的“注释 / 零件序号”。显示的是你图纸“注释”和“零件序号”的字体的设置。如图

2•  把注释 / 零件序号、尺寸、细节、截面、……全部按你的要求设定。

字体:“尺寸”的字体应设置为英文字体,如“ Times New Roman ”、“ Arial ”等,其他一般为华文仿宋、仿宋、宋体、或黑体,我选的是“仿宋 _GB2312 ”。(按国家制图标准,其实我最喜欢黑体,在图纸上显得很漂亮),选什么字体并不重要,重要的是你必须牢记字体的名字,一个字符都不能错,等一会要用。最简单的办法是用鼠标右键的“复制”。

注意:字体用得越少越好,不然转换时易出错。

字体样式:常规

高度:可根据你的要求设置,最好按国家标准,各种幅面大小都有不同的字高要求。

什么?你不知道国家标准,这可是机械制图的根本,自己去找本中华人民共和国机械制图国家标准去看看吧,大街上到处都是!

3•  在 SolidWorks 安装目录下的 data 目录中找到 drawfontmap.txt 文件,这就是转换的字体文件。打开它,在最后一行添加:你刚才复制的字体名 + 空格(随意) + 你刚才复制的字体名。“尺寸”的字体因为选择的是英文字体,列表中已有了,不需加入。

4•  保存 drawfontmap.txt 文件。

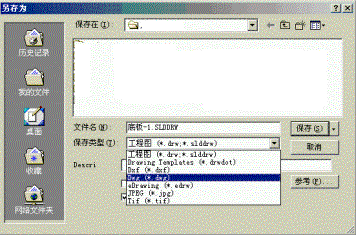

5•  操作:文件 / 另存为,保存类型为 DWG 或 DXF 就 OK 了。

在 AutoCAD 中打开刚才转换的 DWG 的文件,应该转换的比较成功了,如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇 《一键搞定——VBA宏》你可以不必看了。
