斯欧信息总经理 于万钦

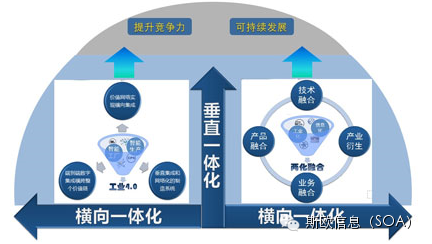

【前言】工业4.0强调三个方向的集成,横向集成、纵向集成、端到端集成。这是实现工业4.0的重点和难点。如何实现三项集成是工业4.0落地中国企业的关键。

SOA如何实现工业4.0三相集成

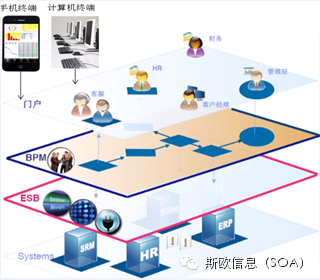

首先我们先来看看SOA架构的内容,看是否和工业4.0战略架构相匹配,SOA核心架构包含三个层面(界面、流程、数据),如下图所示:

第一层:门户(界面)

门户是用户接入的端口,解决信息访问接入的问题,提供多种设备接入的协议,包括手机、IPAD、PC等终端设备,是信息集聚、人员集聚、流程集聚的协作平台。门户可以为工业4.0蓝图目标提供对内对外的协作平台。

第二层:BPM业务流程管理

BPM业务流程管理实现跨系统、跨部门、跨企业的端到端协同流程的驱动。BPM流程平台可以为工业4.0蓝图中的三个集成提供纵向集成、横向集成和端到端集成目标的流程驱动。

第三层:ESB企业服务总线

企业服务总线解决异构系统、设备的接入问题,提供各种适配器连接设备及系统,进行通讯协议的转换,提供数据交换服务,可以为工业4.0中的CPS系统解决连通性的问题,从而构建一个可以连接一切的网络。

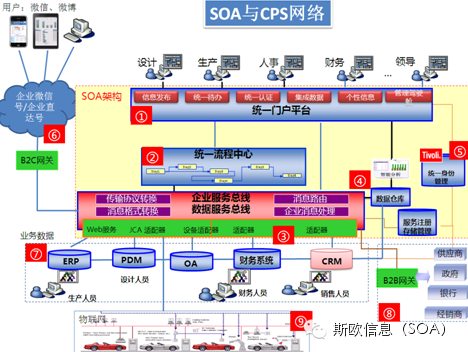

上图是SOA架构与CPS网络架构的一个完整框架,从这个图中,我们可以找到工业4.0智能生产网络中的所有要素以及他们之间的关系。其中SOA架构中的核心层门户、BPM、ESB是实现工业4.0的三个集成目标的基础支撑平台,是三个层面的服务组件的容器及承载体,有了这三个平台的支撑,才能实现企业的纵向集成和横向集成,以及端到端的集成。

CPS网络核心要素说明:

1-3:SOA核心层,实现三个集成的载体

4:大数据层:存储数据及进行大数据分析

5:统一身份认证及安全认证,解决数据的安全问题

6:B2C互联网网关,通过APP或者企业微信号、企业直达号,将企业内部网络向互联网延伸,实现用户与企业内部的在线协作

7:企业内部业务系统,如ERP、PDM、HR、CRM等,主要解决企业内部的业务运作。

8:B2B网关:解决企业与供应商、经销商、银行、政府之间的互联互通的问题。

9:物联网:解决信息网络与生产设备之间的连接及互通问题,同时负责生产设备运行数据的采集。

下面我们分析一下工业4.0中三项集成的实际内容在SOA架构中的映射。

【纵向集成实现的内容】

纵向集成主要解决企业内部的集成,即解决信息孤岛的问题,解决信息网络与物理设备之间的联通问题。纵向集成的内容包含三个层面。

第一个层面是门户的集成

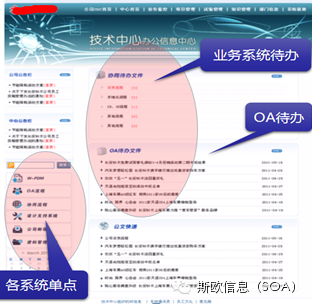

门户集成解决信息的统一访问和展现,实现现有系统的单点登录,实现信息的集聚、人员的集聚,任务的集聚,实现企业内部的在线协作,给正确的人以正确的信息,指导其做正确的工作。该项集成工作通过门户实现。

第二个层面是流程的集成

流程的集成是实现跨系统、跨部门的业务协作,目的是解决现有业务系统之间的片段流程断点问题,实现业务信息的及时传递,实现端到端的流程协作。该项集成通过BPM流程平台实现。

第三个层面是数据的集成

数据集成是解决异构系统之间的连通性问题及数据交换问题、生产设备实时数据的采集问题,该项集成通过ESB企业服务总线实现。

【横向集成实现的内容】

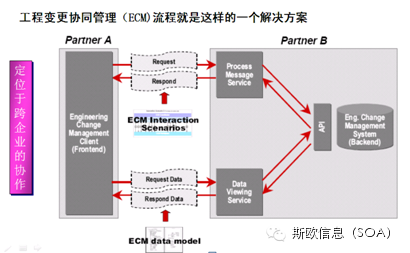

横向集成主要实现企业与企业之间、企业与售出产品之间(如车联网)的协同,将企业内部的业务信息向企业以外的供应商、经销商、用户进行延伸,实现人与人、人与系统、人与设备之间的集成,从而形成一个智能的虚拟企业网络。制造业普遍存在的工程变更协同流程就是这样一个典型的横向集成应用场景。

【端到端的集成实现的内容】

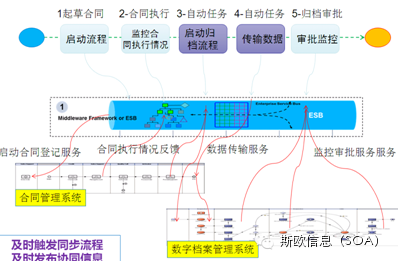

端到端的集成即可以是内部的纵向集成内容,也可以是外部的企业与企业之间的横向集成内容,关注点在流程的整合上,比如提供用户订单的全程跟踪协同流程,将用户、企业、第三方物流、售后服务等产品全生命周期服务的端到端集成。

让企业IT更简单!

——————————

关注斯欧信息微信公众平台 china-soa
