大家知道MapReduce是奠定GOOGLE成功基础的三大技术法宝之一(另外两个是PageRankBigTable),现在MapReduce方法论已经在网络开发甚至在企业开发中得到广泛的应用,而本文则探讨MapReduceMES PLC编程中的应用。

目前PLC和自动化技术在MES的应用中非常关键,通过对PLC的集成,MES得以打通执行层、控制层、设备层,在一些汽车制造公司,甚至专门搭建IT PLCMASTER PLC,以实现PMCANDON**IEPS等高度复杂的业务模块,以及数以千计的外部设备(拉绳/按钮/)的集成。

因此,对于MES业务而言,IT PLC的重点不是过程控制,而是复杂业务逻辑的处理,以及大量I/O设备的读写。

由于上述原因,IT PLC内部运行的FB/FC就会非常多,如果不认真规划的话,OB1里调用关系就会非常混乱,因而需要对程序的结构进行严谨的设计。

本文试以ANDON为例,说明MapReducePLC编程上的借鉴。



首先是Map

Map应体现在两个方面,一是程序结构。

如下图体现了非常清晰的调用关系,在OB1中只需要做一些业务模块的声明:


第二个方面是配置关系的定义,如线和工位的对应关系,工位和拉绳/灯的对应关系。

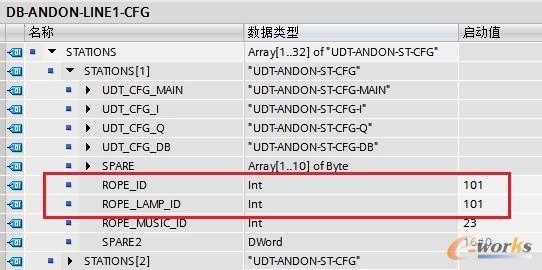

如下图所示,可以用数组建立线和工位的对应关系,然后把拉绳和灯的编号作为工位属性配置:





因而我们可以用遍历数组的方式得到线对应的所有工位,然后根据工位属性得到对应的拉绳编号和灯编号。



再来看Reduce

FC40000 ANDONFC以下,我们又看到了以下几类业务处理过程:

1)       对于线的处理

2)       对于工位的处理

3)       对于拉绳的处理

4)       对于灯的处理

我们可以分别编写4FC来进行相应的处理。

1)       FC40100处理线的逻辑,包含两个变量:线编号和工位数量。

2)       FC40101处理工位的逻辑,包含变量:工位编号。

3)       FC40111处理拉绳的逻辑,包含变量:拉绳编号和拉绳状态。

4)       FC40121处理灯的逻辑,包含变量:灯编号。



经由以上处理,我们就得到了一个非常简洁的调用结构:





具体过程为:

1)       FC40000依次调用各条线FC40100

2)       FC40100调用本线对应所有工位的FC40101

3)       FC40101调用工位对应拉绳的FC40111

4)       FC40101根据拉强绳返回的状态值FLAG,决定是否调用灯的FC40121



总结一下,本文中用MapReduce处理PLC程序结构的要点:

1)       OB1/FC的结构要清晰、有层次。

2)       业务模型通过DB中的数组等结构体现关系。

3)       业务过程FC要参数化、可重用。
