 甘特图石是生产计划的主要显示方式。目前市场上所有的排程软件都是采用甘特图作为生产计划的主要显示方式。在本文中,我们介绍甘特图的基本知识。



甘特图的组成

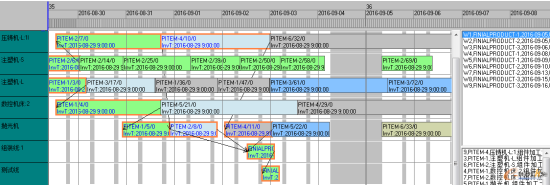

上面为一个基本的甘特图。各部分如下

  • 水平轴显示时间,精度有周//小时/
  • 左边垂直方向是主生产资源,包括各种机器及生产线
  • 图形中的方框是生产任务。相邻的任务之间,如果产品或工序不同,会有切换时间。
  • 连接线表示一个工单的工序关系
  • 橙色外框加亮的是同笔工单

主资源:

 资源可分类

  • 机器产线为正常生产类型,任务不能重叠。
  • 外发线:任务可重叠,生产时间可固定
  • 临时设备:任务可重叠,用于放置暂时不生产的任务,避免占用正常的资源

信息显示:

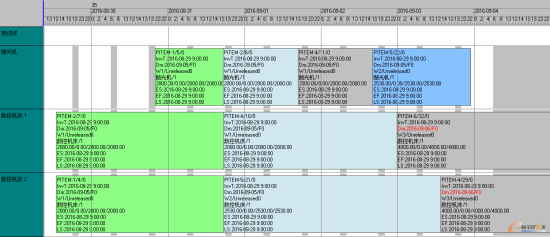

甘特图可以在水平和垂直方向放大,在任务中显示该任务的各种信息。显示的内容和顺序可由用户定义

背景中的灰色是非工作时间,由日历定义。每个主资源可以定义不同的生产日历。



甘特图的一个很大优点是可以查看一笔工单各工序间关系,在文本方式下,检视工序间的关系很不方便。

另外,同笔工单,如果是由多个组件各自生产,最后装配为成品,甘特图也可以方便地观察各组件的生产计划和装配时间。

表格显示

甘特图在显示比较小的任务细节时不太方便,可配合任务表使用

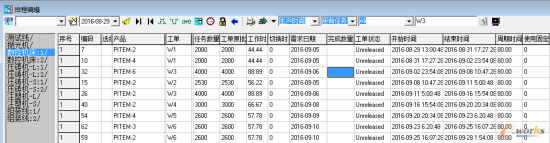

任务表中可以显示任务的详细数据。与图形配合,方便用户更全面查看与分析生产计划。


计划修改

用户可以在甘特图上,将一个或多个任务移动到不同的资源和时间点,条件是模型中已定义允许使用。模型中未定义允许使用的资源,则不允许移动。

异常的报警

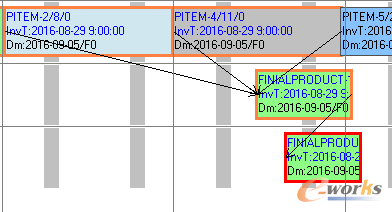

如果工序之间有时序冲突,则报警

正确的时间关系





错误的时间关系
