本文以简单示例说明SMT行业生产排程的模型和排程方式,并介绍了生产计划甘特图

关键字:PCBA,  SMT ,生产排程



一: PCBA(SMT)行业的生产排程的模型



PCAB行业的生产模型包括几个部分



  • 产品: 需要生产的产品,作为第一步我们暂时定义两个主板产品。主板分上下两面,上下面都需要生产



  • 生产设备(SMT生产线): 定义两条生产线

  • 生产流程和工序:

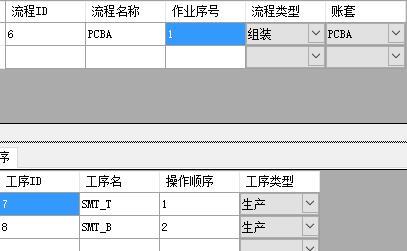

    上下面的SMT贴片,需要分步进行,分成两个工序

  •  产品的生产工序:

上表中的定义 ,两个产品都需要经过上面两面贴片。



说明:工序关系通常分为两种:

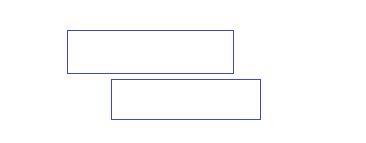

    •  ES:前到工序彻底完工后,经过一段隔离器,才能进去后道工序。例如,单个产品的机械加工。



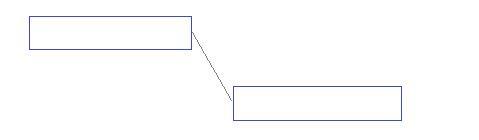

    • EE:前面工序开始后,不需要完全完成, 后面工序即可以开始,后道工序的开始和结束时间都要晚于前道工序。SMT行业上面属于EE工序。

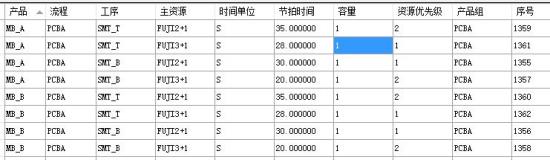

  • 生产参数:产品在工序上,可以使用的设备和一个产品(单板)的生产时间:




    • 如上表,定义了产品在不同的设备上,一块板需要的生产时间,不同的产线需要的时间是不同的。在SMT行业,贴片程序完成后可以预估时间,评估产能,也可以根据产品零件和种类的数量估算。
    • 允许使用设备:只定义允许使用的产线,不允许使用的产线不定义。
    • 设备选择优先级:按照1-8定义设备优先级。在本例中,TOP面零件比较多,优选FUJI3+1线,BTM面零件少,优选短线FUJI2+1.



  • 辅助资源的约束: 除了生产线,在SMT行业中,钢网也对生产有约束作用,如果只有一个套钢网,不能同时开两条线生产相同的产品。

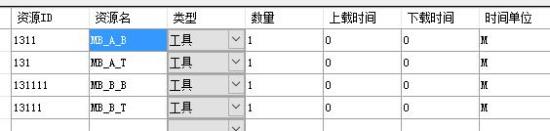

钢网清单

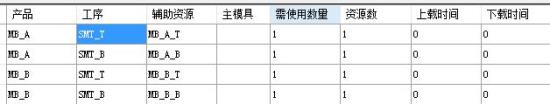

产品工序需要使用的辅助资源

 二. 工单与排程



在本示例中我们以工单方式定义需求,定义以下几笔工单:

以下几列为必需有的信息:产品,工单编码,需求时间,需求数量

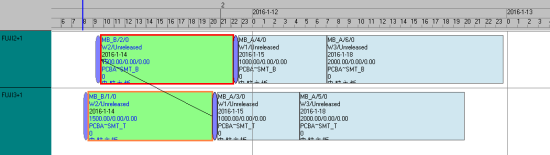

根据模型,生产排程结果如下图:





上图为生产排程甘特图,图形方式的生产计划通常用甘特图表现



甘特图基础:

  1. 在生产计划甘特图中,通常在图形左边显示生产主资源,垂直分布。水平方向为时间轴,按周/日/小时/分来显示
  2. 生产任务以一个矩形,绘制在任务区域内,横竖坐标代表所安排的时间和生产线。
  3. 生产任务矩形区域内,可以显示出任务的详细信息,包括工单、产品、需求时间、工单批量、待生产数量、使用的辅助资源等信息。在垂直方向放大后,可以显示更多的信息。

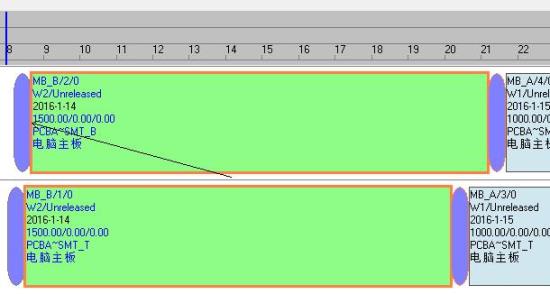

  4. 工序关系: 同一个工单的工序之间用箭头标识流向。
  5. 任务的时间长度由系统根据模型中定义的单板生产时间及数量自动计算。
  6. 辅助资源:在SMT生产中,辅助资源主要是钢网。
  7. 系统自动排程时,不会出现工序之间的时序和辅助资源冲突。
  8. 任务只能排在模型中定义的产线上。
  9. 可以使用自动排程, 或人工排程,或自动排程后再进行人工修改。
  10. 可以跟踪实际生产进度。

箭头标识工序关系

辅助资源


说明:在模型中,允许几个不同的产品使用同一个钢网,或一个产品有几套钢网。

 冲突:

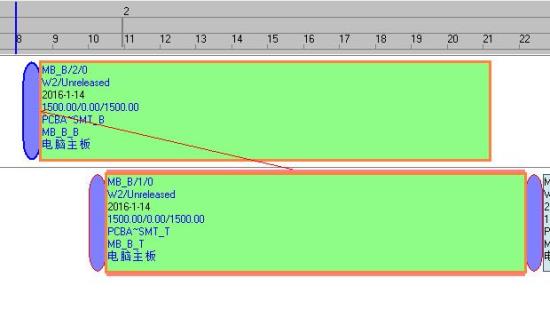

  • 工序冲突报警,后道工序开始时间早于前道工序,系统以橙色加粗边线报警

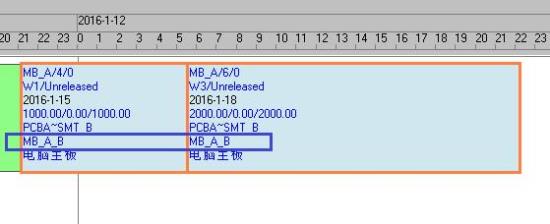

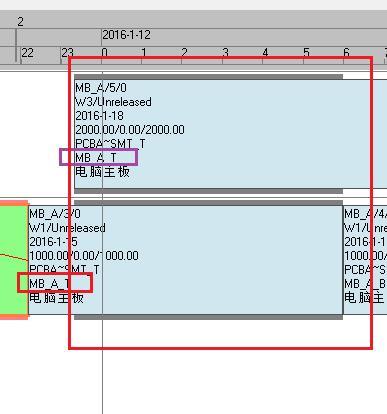

  • 辅助资源冲突: 只有一个钢网(MB_A_T),同时排两条线,则发生冲突,系统以灰色加粗边线报警



需要详细资料或需要试用软件的请发邮件到 :
